Производитель: MetalCraft (Китай)
БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА
- Акция применима при общей сумме заказа не менее 450тр.
- Только для Екатеринбурга + 500 км.
- По другим регионам РФ - доставка за 50% стоимости.

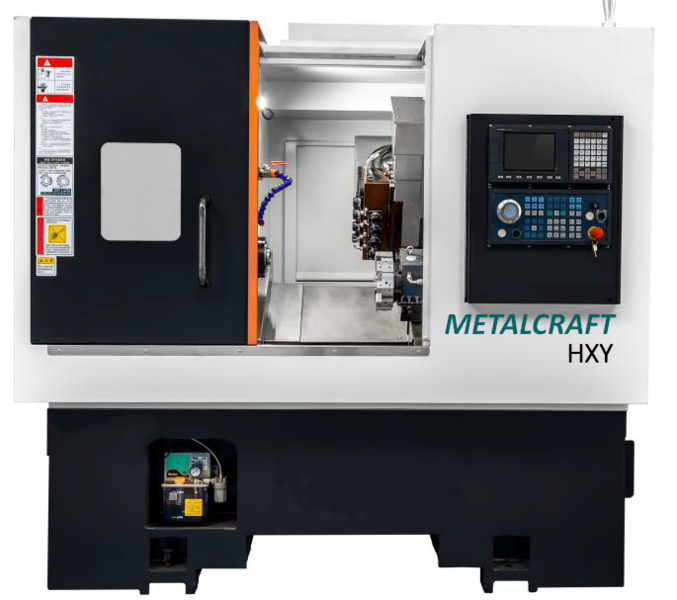

Токарный станок с ЧПУ MetalCraft модели HXY-52.S используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение.
Особенности:

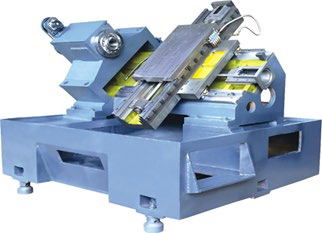

• В станках серии HXY-52.S используется цельнолитая интегрированная чугунная станина с большим коэффициентом демпфирования вибраций и малым коэффициентом деформаций.
• Конструкция с углом наклона станины в 30° позволяет оператору удобно устанавливать и снимать заготовку, инструмент, а также легко удалять стружку.
• В данной линейке оборудования используются передовые разработки современного станкостроение. Линейные направляющие качения шарикового типа, производства THK / INA (Япония), выполняют перемещение по осям - X/Z c высокой точностью и скоростью.
• Конструкция инструментальной панели с Т-образными пазами, экономит время смены инструмента (инструментальных блоков).
•Токарные станки HXY-52.S оснащаются системой ЧПУ - SYNTEC 22TB, которая является наиболее оптимальной по такого типа.
• Эффективная токарная обработка. Максимальная скорость вращения шпинделя 3500 об/мин
• Применяются высокоточные шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 1 мкм.
• Подходит для сложной, малогабаритной, точной обработки.
Особенности:
• В станках серии HXY-52.S используется цельнолитая интегрированная чугунная станина с большим коэффициентом демпфирования вибраций и малым коэффициентом деформаций.
• Конструкция с углом наклона станины в 30° позволяет оператору удобно устанавливать и снимать заготовку, инструмент, а также легко удалять стружку.
• В данной линейке оборудования используются передовые разработки современного станкостроение. Линейные направляющие качения шарикового типа, производства THK / INA (Япония), выполняют перемещение по осям - X/Z c высокой точностью и скоростью.
• Конструкция инструментальной панели с Т-образными пазами, экономит время смены инструмента (инструментальных блоков).
•Токарные станки HXY-52.S оснащаются системой ЧПУ - SYNTEC 22TB, которая является наиболее оптимальной по такого типа.
• Эффективная токарная обработка. Максимальная скорость вращения шпинделя 3500 об/мин
• Применяются высокоточные шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 1 мкм.
• Подходит для сложной, малогабаритной, точной обработки.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Модель станка | HXY-52.S |
| Бренд | MetalCraft |
| Система ЧПУ | SYNTEC 22TB |
| Угол наклона станины | 30° |
| Биение, мм | ≤0.003 |
| Макс. диаметр над станиной, мм | Ø160 |
| Макс. диаметр точения, мм | Ø150 |
| Макс. длина точения, мм | 220 |
| Диаметр обрабатываемого прутка, мм | Ø 51 |
| Ход по оси X / Z / Y, мм | 800 / 200 / 250 |
| Ускоренная подача по оси X / Z / Y, м/мин | 25 / 10 / 25 |
| Модель двигателя оси X / Z | YASKAWA / YASKAWA |
| Мощность привода оси X / Z / Y, кВт | 1.3 / 1.3 / 1.3 |
| Точность позиционирования, мм | ≤0.010 |
| Точность повторного позиционирования, мм | ±0.0025 |
| Мощность двигателя шпинделя, кВт | 5.5 |
| Размер токарного патрона | 8 " / 200 мм |
| Диаметр отверстия шпинделя, мм | Ø 62 |
| Макс. скорость вращения шпинделя, об/мин | 3500 |
| Количество инструментов | 8 |
| Мощность привода инструмента, кВт | 1.3 |
| Сечение наружной державки, мм | 25 x 25 |
| Макс. диаметр приводного инструмента, мм | Ø12 |
| Держатель статического инст. для осевого сверления | Ø 25 (4 шт.) |
| Макс.частота вращения рад. и ос.инструмента,об/мин | 3000 |
| Напряжение электропитания, В | 380 |
| Номинальная мощность, кВт | 11 |
| Габаритные размеры станка (Д x Ш x В), мм | 2567 × 1691 × 1936 |
| Масса MetalCraft HXY-52 c станка, кг | 2700 |
Комплект поставки
| № п/п | Наименование | Примечание | Количество |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| 1 | Система ЧПУ | SYNTEC 22TВ | 1 шт. |
| 2 | Гидравлический патрон трехкулачковый | Тайвань | 1 шт. |
| 3 | Мотор-шпиндель (электрический) | - | 1 шт. |
| 4 | Подшипники шпинделя | SKF (Швеция) | 1 шт. |
| 5 | Сервоприводы по осям - X / Z / Y | FANUC (Япония) | 1 шт. |
| 6 | Шарико-винтовая пара по осям X / Y / Z | THK / INA (Япония) | 1 шт. |
| 7 | Линейные направляющие качения по осям X / Y / Z | THK / INA (Япония) | 1 шт. |
| 8 | Револьверная головка | на 8 позиций статического инструмента | 1 шт. |
| 9 | Радиальный держатель инструмента, размер (мм) | 25х25 | 1 шт. |
| 10 | Осевой держатель инструмента, размер (мм) | Ø 25 | 4 шт. |

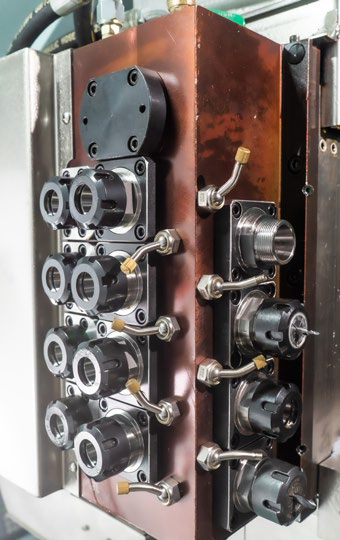

| 11 | Блок приводных инструментов | - | 1 шт. |
| 12 | Позиции радиального приводного инструмента, размер (мм) | Ø 12 | 4 шт. |
| 13 | Позиции осевого приводного инструмента, размер (мм) | Ø 12 | 4 шт. |
| 14 | Позиции осевого статического инструмента, размер (мм) | Ø 12 | 4 шт. |
| 15 | Централизованная система смазки | - | 1 комп. |
| 16 | Нормы безопасности СЕ | - | 1 шт. |
| 17 | Трехцветный индикатор состояния | - | 1 шт. |
| 18 | Светодиодное рабочее освещение | - | 1 шт. |
| 19 | Установочные опоры и комплект монтажного инструмента | - | 1 комп. |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
| 20 | Датчик привязки инструмента Renishaw HPMA (Великобритания) | По согласованию | |
| 21 | Маслоотделитель (сепаратор СОЖ) | По согласованию | |
| 22 | Кондиционер электрошкафа | По согласованию | |

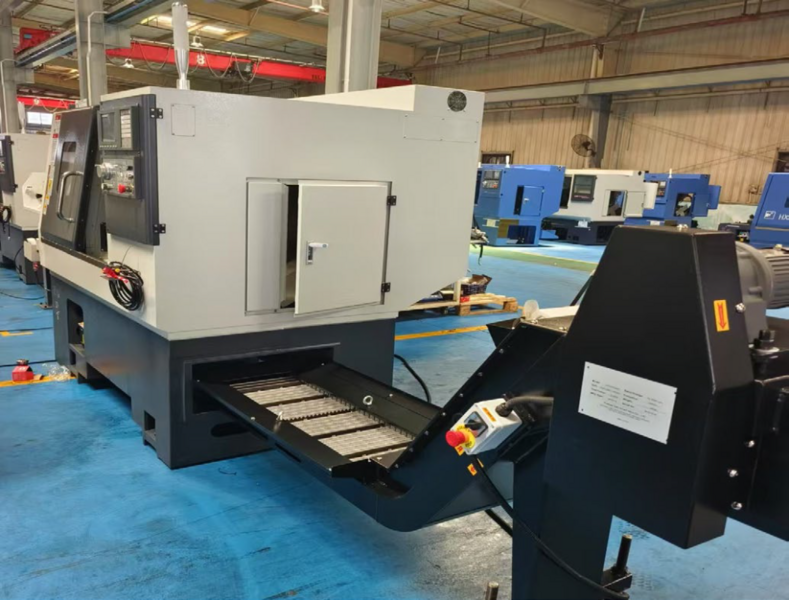

| 23 | Автоматический конвейер для стружки | По согласованию | |
