Токарный обрабатывающий центр модели BLIN BL-S300SM
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ
- Больше 500 единиц оборудования в наличии.
- Бесплатная доставка по Москве и области.
- Склад в Московской области (Ногинск).
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
Токарные обрабатывающие центры с ЧПУ производства компании BLIN MACHINERY используются для обработки прутков из различных типов металлов.
Преимущества
Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Особенности конструкции

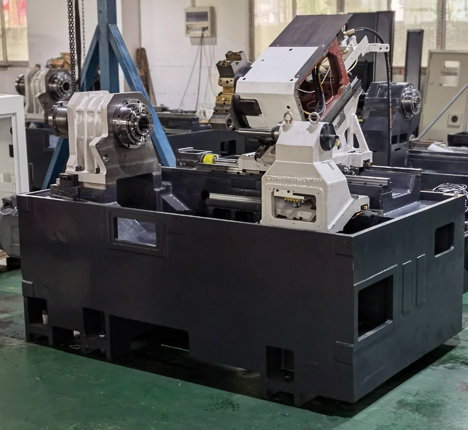

 | Станина
Конструкция обрабатывающего центра обеспечивает высокую производительность и точность, как при постоянных тяжелых точениях, так и при прерывистой обработке. Исполнение станины с наклоном обеспечивает легкий доступ к заготовке в рабочей зоне, эффективное стружкоудаление, удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание. |
 | ШВП
ШВП с предварительным натяжением и двойным креплением. Оба конца оси X и оси Z жестко зафиксированы и установлены в предварительно нагруженные высокоточные подшипники класса P4, которые обеспечивают точное и плавное перемещение даже с высокой нагрузкой. |

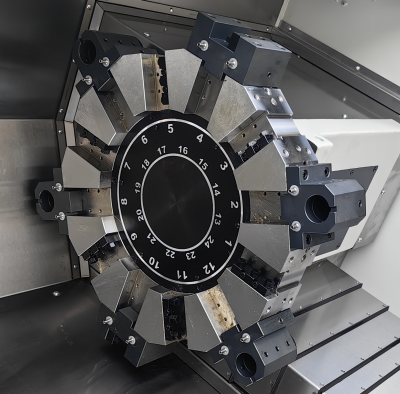

 | Двигатели для поворота револьверной головки
Двигатели для поворота револьверной головки позволяет менять инструмент за 0,3 секунд. Это минимизирует время холостых ходов, что сокращает время простоя оборудования и повышает производительность в целом. |

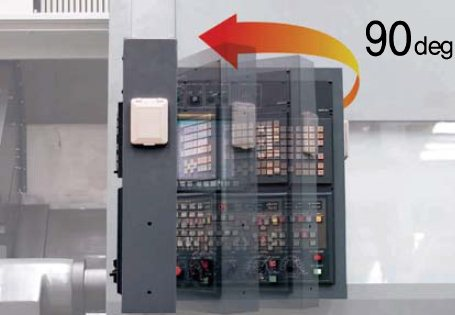

 | Централизованная панель управления
Централизованная панель управления стойки ЧПУ может поворачиваться на 90 градусов. Панель, оснащенная цветным ЖК-монитором, предоставляет оператору удобства при работе с различными диалоговыми окнами, а также сигнализирует об ошибках в процессе обработки. |

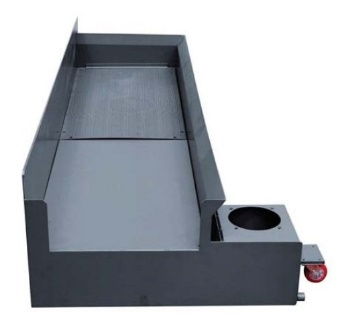

 | Отдельный бак для СОЖ
Для обеспечения стабильной работы машины резервуар для СОЖ удален от объектов с повышенной отдачей тепла. Большой бак охлаждающей жидкости обеспечивает удобство при удалении стружки, смены охлаждающей жидкости и упрощает техническое обслуживание системы. |

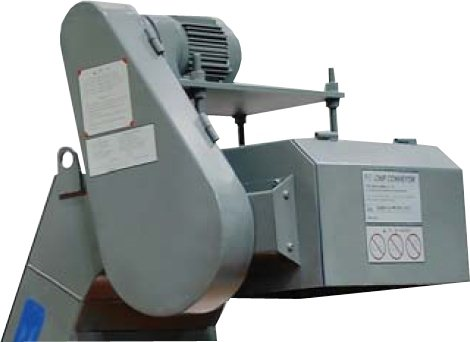

 | Ленточный стружкоуборочный транспортер
Предназначен для отвода стружки из рабочей зоны станка во время работы и для удобства уборки оборудования оператором. |
Стандартная комплектация
- Система ЧПУ FANUC 0i-TF
- Ручной маховичок управления
- Станина чугунная с наклоном 30°с линейными направляющими
- Шпиндель высокоточный с осью С1 с электромагнитным тормозом, 15/18,5 кВт
- Противошпиндель высокоточный с осью С2 с электромагнитным тормозом, 17,2 кВт
- Гидравлический патрон 10" главного шпинделя
- Гидравлический патрон 8" противошпинделя
- Револьверная головка на 12 позиций, BMT65
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Пистолет для воздуха
- Пистолет для СОЖ
- Педаль управления патроном
- Выносная педаль управления
- Трансформатор 380В (3 фазы встроенный)
- Автоматический цепной конвейер для стружки и бункер для стружки
- Кондиционер электрошкафа
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
- Приводной инструментальный блок (осевой BMT65) – 1 шт.
- Приводной инструментальный блок (радиальный BMT65) – 1 шт.
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Держатели инструмента – 8 шт. (4 штуки круглые, 4 штуки квадратные)
Токарные обрабатывающие центры с ЧПУ производства компании BLIN MACHINERY используются для обработки прутков из различных типов металлов.
Технические характеристики
|
Наименование |
Размерность |
BL-S300SM |
||
|
Основные характеристики |
Максимальный диаметр заготовки, устанавливаемый над станиной |
мм |
Ø 630 |
|
|
Максимальный диаметр заготовки, устанавливаемый над суппортом |
мм |
Ø 330 |
||
|
Максимальная длина точения |
мм |
800/1100/1500 |
||
|
Максимальный диаметр точения |
мм |
Ø 520 |
||
|
Главный шпиндель |
Тип передачи |
- |
ременный привод |
|
|
Диаметр отверстия шпинделя |
мм |
Ø 91 (опц. Ø127) |
||
|
Торец шпинделя |
- |
А2-8 (опц. А2-11) |
||
|
Максимальная скорость шпинделя |
об/мин |
3 500 (опц. 2500) |
||
|
Максимальный диаметр обрабатываемого прутка |
мм |
Ø 75 (опц. Ø 91) |
||
|
Мощность шпинделя |
кВт |
15/18,5 |
||
|
Максимальный крутящий момент |
Нм |
A2-8: 143 (опц. A2-11: 220) |
||
|
Патрон шпинделя |
дюйм |
A2-8: 10" (опц. A2-11: 12"/15") |
||
|
Индексация шпинделя (ось С) |
град. |
0,001° |
||
|
Противошпиндель |
Тип передачи |
- |
прямой привод |
|
|
Диаметр отверстия противошпинделя |
мм |
Ø 66 |
||
|
Торец противошпинделя |
- |
А2-6 |
||
|
Максимальная скорость противошпинделя |
об/мин |
6 000 |
||
|
Максимальный диаметр обрабатываемого прутка |
мм |
Ø 52 |
||
|
Мощность противошпинделя |
кВт |
17,2 |
||
|
Патрон противошпинделя |
дюйм |
8" |
||
|
Индексация противошпинделя (ось С) |
град. |
0,001° |
||
|
Перемещение противошпинделя |
мм |
680/980/1380 |
||
|
Перемещения (по осям X, Z) |
Тип линейных направляющих |
- |
роликовые |
|
|
Перемещение по оси X |
мм |
260+10 |
||
|
Перемещение по оси Z |
мм |
850/1150/1550 |
||
|
Быстрые перемещения по осям X/Z |
м/мин |
30 |
||
|
Револьверная голова |
Тип револьверной головы |
- |
BMT65 |
|
|
Количество инструментальных позиций |
шт. |
12 |
||
|
Время смены инструмента |
сек |
0,3 |
||
|
Время полного поворота головы |
сек |
0,9 |
||
|
Сечение хвостовиков инструмента |
мм |
25х25, Ø 40 |
||
|
Мощность двигателя приводного инструмента |
кВт |
4,5 |
||
|
Максимальный крутящий момент приводного инструмента |
Нм |
18 |
||
|
Максимальная скорость приводного инструмента |
об/мин |
6 000 |
||
|
Задняя бабка |
Ход пиноли задней бабки |
мм |
120 |
|
|
Скорость быстрого перемещения задней бабки |
м/мин |
15 |
||
|
Конус пиноли задней бабки |
- |
МТ5 |
||
|
Точностные характеристики |
Шероховатость |
мм |
Ra0.4÷1.6 |
|
|
Соосность |
мм |
≤0,003 |
||
|
Точность позиционирования по осям (X/Z) |
мм |
0,005/0,008 |
||
|
Повторяемость по осям (X/Z) |
мм |
0,002/0,004 |
||
|
Другие характеристики |
Мощность двигателя насоса СОЖ |
кВт |
0,7 |
|
|
Расход СОЖ |
м3/ч |
3 |
||
|
Габариты станка |
Длина |
мм |
3520 / 3970 / 4090 |
|
|
Ширина |
мм |
1980 |
||
|
Высота |
мм |
1770 |
||
|
Вес BLIN BL-S300SM станка |
кг |
6350 / 6900 / 7350 |
||
|
Система ЧПУ |
- |
FANUC 0i-TF |
||
