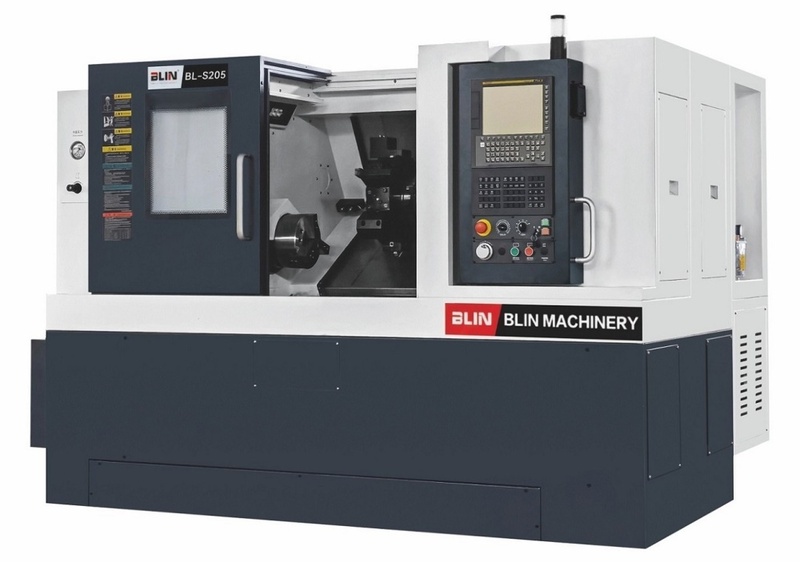

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S205SY

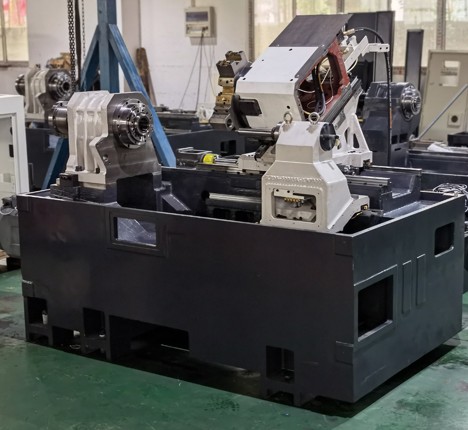

Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).

Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.

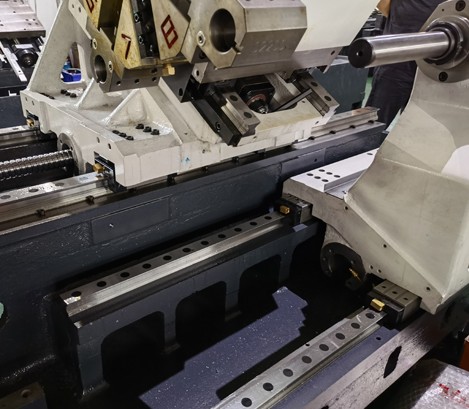

Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.

Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).

Особенности конструкции

	Конструкция станка Конструкция обрабатывающего центра обеспечивает высокую производительность и точность, как при постоянных тяжелых точениях, так и при прерывистой обработке. Исполнение станины с наклоном обеспечивает легкий доступ к заготовке в рабочей зоне, эффективное стружкоудаление, удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание.
	ШВП По всем осям ШВП имеют три точки крепления: по краям и посередине. Такая компоновка гасит вибрацию и отжим винта при резании, тем самым повышая точность изготовления детали. Специальная термообработка ШВП, предварительный натяг и отсутствие скольжения значительно увеличивают рабочий ресурс пары.

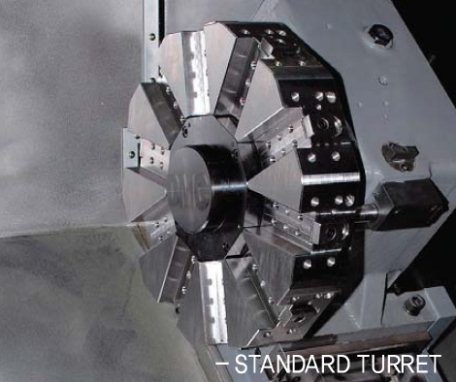

	Револьверная головка Двигатели для поворота револьверной головки позволяет менять инструмент за 0,28 секунд. Это минимизирует время холостых ходов, что сокращает время простоя оборудования и повышает производительность в целом.
	Панель управления ЧПУ Централизованная панель управления стойки ЧПУ может поворачиваться на 90 градусов. Панель, оснащенная цветным ЖК-монитором, предоставляет оператору удобства при работе с различными диалоговыми окнами, а также сигнализирует об ошибках в процессе обработки.

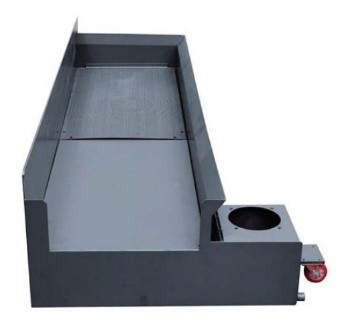

	Бак для СОЖ Отдельный бак для СОЖ. Для обеспечения стабильной работы машины резервуар для СОЖ удален от объектов с повышенной отдачей тепла. Большой бак охлаждающей жидкости обеспечивает удобство при удалении стружки, смены охлаждающей жидкости и упрощает техническое обслуживание системы.

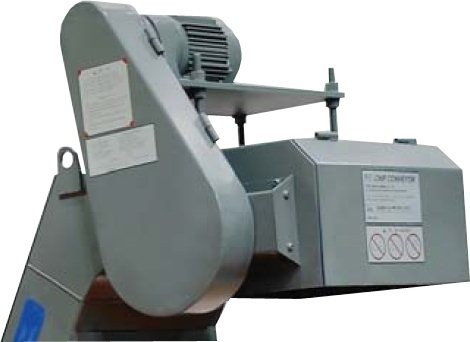

	Стружкоуборочный транспортер Ленточный стружкоуборочный транспортер. Предназначен для отвода стружки из рабочей зоны станка во время работы и для удобства уборки оборудования оператором.

Компоненты станка

Стандартная комплектация

• Система ЧПУ FANUC 0I TF
• Ручной маховичок управления
• Станина чугунная с наклоном с линейными направляющими
• Шпиндель высокоточный с осью С1 с электромагнитным тормозом
• Противошпиндель высокоточный с осью С2 с электромагнитным тормозом
• Гидравлический патрон 8" главного шпинделя
• Гидравлический патрон 6" противошпинделя
• Револьверная головка на 12 позиций, тип BMT55
• Система подачи СОЖ
• Автоматическая система смазки
• Освещение рабочей зоны станка
• 3-х цветная сигнальная лампа
• Выносная педаль управления
• Трансформатор 380В (3 фазы встроенный)
• Автоматический цепной конвейер для стружки и бункер для стружки
• Комплект инструментов для настройки и обслуживания станка
• Комплект документации по обслуживанию станка на русском языке
• Комплект документации по эксплуатации станка на русском языке
• Приводной инструментальный блок (осевой) – 1 шт.
• Приводной инструментальный блок (радиальный) – 1 шт.
• Держатели инструмента – 8 шт.

Дополнительные опции

• Система ЧПУ SIEMENS 828D
• Деталеуловитель
• Уловитель деталей для противошпинделя
• Увеличенный шпиндель, диаметр отверстия Ø79 мм, специальный сквозной цилиндр с увеличенным отверстием и патрон 8", двигатель 11 кВт, максимальный обрабатываемый пруток 64 мм
• Увеличенный шпиндель, диаметр отверстия Ø 86 мм, A2-8, 3500 об/мин, патрон 10, двигатель 11 кВт
• Фильтр удаления масляного тумана
• Автоматическая подача прутка (барфидер) FEDEK DH 65L
• Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
• Стандартная державка для стационарного инструмента
• Блок для осевого приводного инструмента (BMT55)
• Блок для радиального приводного инструмента (BMT55)
• Система высокого давления 20 бар (включает специальный независимый насос охлаждающей жидкости высокого давления, дополнительный независимый бак охлаждающей жидкости, многослойную систему фильтрации)
• Стандартная державка для стационарного инструмента с подачей СОЖ через инструмент
• Блок для осевого приводного инструмента (BMT55) с подачей СОЖ через инструмент
• Блок для радиального приводного инструмента (BMT55) с подачей СОЖ через инструмент
• Устройство привязки инструмента RENISHAW HPMA
• Устройство контроля детали RENISHAW OMP40
• Пуско-наладочные работы станка
