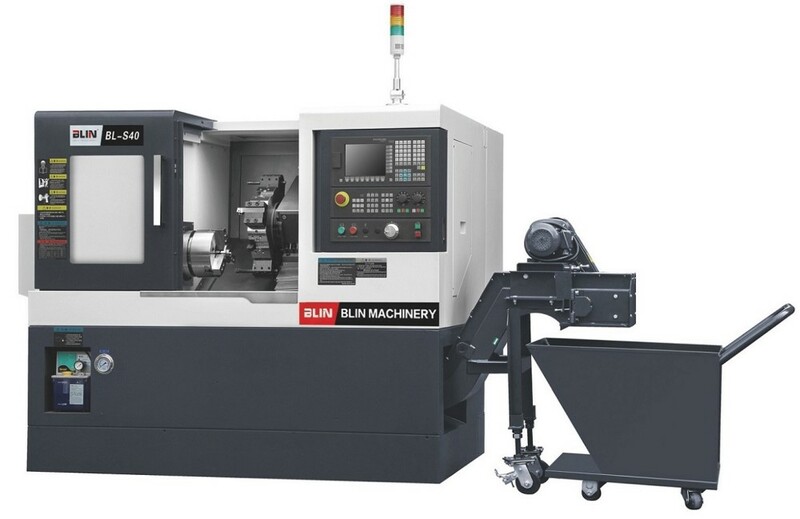

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S40

Код товара: 102096

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: Blin Machinery (Китай)

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ

Больше 500 единиц оборудования в наличии.
Бесплатная доставка по Москве и области.
Склад в Московской области (Ногинск).
Поможем с доставкой по РФ.
Отгрузка в день оплаты.

Описание
Отзывы
Доставка

Токарные обрабатывающие центры с ЧПУ NINGBO BLIN MACHINERY серии BL-S40 используются для обработки прутков из различных типов металлов.

Преимущества

Высокая производительность и точность обработки.

Компоненты станка

Система ЧПУ Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
Приводы Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
ШВП HIWIN (Тайвань)
Направляющие HIWIN (Тайвань)
Подшипники шпинделя NSK (Япония)
Револьверная голова SAUTER (Германия)
Система смазки HERG (Япония)
Электрокомпоненты SCHNEIDER (Франция)
Пневмокомпоненты AIRTAC (Тайвань)
Реле OMRON (Япония)
Гидравлические патроны AUTOGRIP (Тайвань)
Зубчатые ремни GATES (США)
Крепёж YINSH (Тайвань)
Муфты KTR (Германия).

Стандартная комплектация

Система ЧПУ SIEMENS 808D ADVANCED
Ручной маховичок управления
Станина чугунная с наклоном с линейными направляющими
Шпиндель высокоточный с осью С1 с электромагнитным тормозом
Гидравлический патрон 8" главного шпинделя
Револьверная головка на 8 позиций
Конвейер для удаления стружки с баком
Система подачи СОЖ
Автоматическая система смазки
Освещение рабочей зоны станка
3-х цветная сигнальная лампа
Выносная педаль управления
Задняя бабка (модель BL-S40)
Блокировка замка передней двери с помощью датчика (стандарт безопасности СЕ)
Трансформатор 380В (3 фазы встроенный)
Комплект инструментов для настройки и обслуживания станка
Комплект документации по обслуживанию станка на русском языке
Комплект документации по эксплуатации станка на русском языке

Дополнительные опции

Замена стойки ЧПУ на SIEMENS 828D
Замена стойки ЧПУ на FANUC 0i TF
Деталеуловитель
Шпиндель: отверстие Ø 62 мм, А2-6, 4000 об/мин, патрон 8", 11 кВт, диаметр обрабатываемого прутка 51 мм 22TA
Шпиндель: отверстие Ø 79 мм, патрон 8", 11 кВт, диаметр обрабатываемого прутка 64 мм
Револьверная голова на 12 позиций
Жесткое нарезание резьбы
Кондиционер электрошкафа
Фильтр удаления масляного тумана
Автоматическая подача прутка (барфидер) FEDEK DH 65L
Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
Пуско-наладочные работы станка.

Технические характеристики

Наименование			Размерность	BL-S40
Основные характеристики	Максимальный диаметр заготовки, устанавливаемый над станиной		мм	Ø 500
Максимальный диаметр заготовки, устанавливаемый над суппортом		мм	Ø 270
Максимальная длина точения		мм	320	290
Максимальный диаметр точения		мм	Ø 360
Главный шпиндель	Тип шпинделя		-	Механический шпиндель, ременный привод
Диаметр отверстия шпинделя		мм	Ø 56	Ø 62
Торец шпинделя		-	А2-5	А2-6
Максимальная скорость шпинделя		об/мин	5000	4000
Максимальный диаметр обрабатываемого прутка		мм	44	51
Мощность шпинделя		кВт	7,5	11
Патрон шпинделя		дюйм	8"
Индексация оси c
Перемещения (по осям X, Y, Z)	Тип линейных направляющих		-	роликовые
Перемещение по оси x		мм	180+20
Перемещение по оси z		мм	360
Быстрые перемещения по осям x/z		м/мин	30
Револьверная голова	Тип револьверной головы		-	Серво-гидравлическая
Количество инструментальных позиций		шт.	8 (опц. 12)
Время смены инструмента		сек	0,4
Время полного поворота головы		сек	0,57
Сечение хвостовиков инструмента		мм	25х25, Ø 32
	Мощность приводного инструмента		кВт	--
	Максимальный крутящий момент приводного инструмента		Нм	--
	Скорость приводного инструмента		об/мин	--
	Тип крепления инструмента			--
Задняя бабка	Диаметр пиноли		мм	70
Перемещение пиноли		мм	90
Конус задней бабки			МТ4
Точностные характеристики	Шероховатость		мм	Ra0.4÷1.6
Соосность		мм	≤0,003
Точность позиционирования по осям (x/z)		мм	0,005/0,008
Повторяемость по осям (x/z)		мм	0,002/0,004
Другие характеристики	Мощность двигателя насоса СОЖ		кВт	0,58
Расход сож		м³/ч	2,5
Габариты станка	Длина	мм	1900
Ширина	мм	1500
Высота	мм	1600
Вес NINGBO BLIN MACHINERY BL-S40 станка		кг	2700	2900
Система чпу		-	SIEMENS 808D ADVANCED
