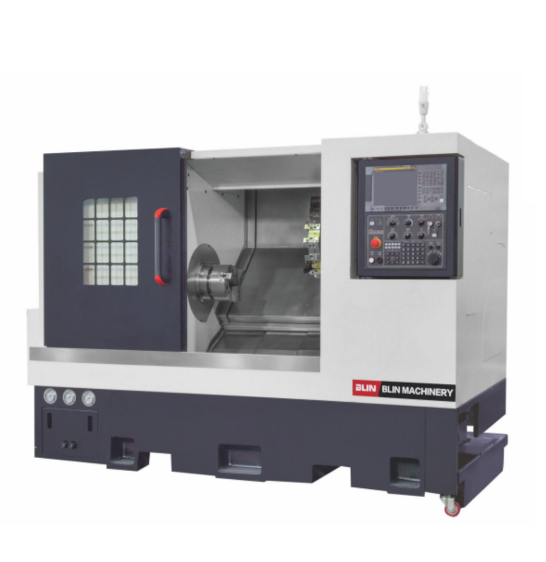

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-H50M
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ
- Больше 500 единиц оборудования в наличии.
- Бесплатная доставка по Москве и области.
- Склад в Московской области (Ногинск).
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
- Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
- Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
- Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
- Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Компоненты станка
- Система ЧПУ: Fanuc (Япония)
- Приводы: Fanuc (Япония)
- ШВП: HIWIN (Тайвань)
- Направляющие: HIWIN (Тайвань)
- Подшипники шпинделя: NSK (Япония)
- Револьверная голова: SAUTER (Германия)
- Система смазки: HERG (Япония)
- Электрокомпоненты: SCHNEIDER (Франция)
- Пневмокомпоненты: AIRTAC (Тайвань)
- Реле: OMRON (Япония)
- Гидравлические патроны: AUTOGRIP (Тайвань)
- Зубчатые ремни: GATES (США)
- Крепёж: YINSH (Тайвань)
- Муфты: KTR (Германия)
Технические характеристики
|
Наименование |
Размерность |
BL-H50M |
||
|
Основные характеристики |
Максимальный диаметр заготовки, устанавливаемый над станиной |
мм |
Ø 500 |
|
|
Максимальный диаметр заготовки, устанавливаемый над суппортом |
мм |
Ø 250 |
||
|
Максимальная длина точения |
мм |
450 |
||
|
Максимальный диаметр точения |
мм |
Ø 320 |
||
|
Главный шпиндель |
Диаметр отверстия шпинделя |
мм |
Ø 62 |
|
|
Торец шпинделя |
- |
А2-6 |
||
|
Максимальная скорость шпинделя |
об/мин |
4000 |
||
|
Максимальный диаметр обрабатываемого прутка |
мм |
Ø 51 |
||
|
Мощность шпинделя |
кВт |
11/15 |
||
|
Патрон шпинделя |
дюйм |
8" |
||
|
Индексация шпинделя |
град |
0,01° |
||
|
Перемещения (по осям X, Y, Z) |
Тип линейных направляющих |
- |
роликовые |
|
|
Перемещение по оси X |
мм |
210 |
||
|
Перемещение по оси Z |
мм |
500 |
||
|
Быстрые перемещения по осям X/Z |
м/мин |
30 |
||
|
Револьверная голова |
Тип револьверной головы |
- |
Револьверная голова BMT55 |
|
|
Количество инструментальных позиций |
шт. |
12 |
||
|
Время смены инструмента |
сек |
0,28 |
||
|
Время полного поворота головы |
сек |
0,4 |
||
|
Сечение хвостовиков инструмента |
мм |
25х25, Ø 40 |
||
|
Скорость приводного инструмента |
об/мин |
5 000 |
||
|
Мощность приводного инструмента |
кВт |
2,7 |
||
|
Задняя бабка |
Конус |
- |
МТ5 |
|
|
Перемещение задней бабки |
мм |
450 |
||
|
Точностные характеристики |
Точность позиционирования по осям (X/Z) |
мм |
≤0,006 |
|
|
Повторяемость по осям (X/Z) |
мм |
≤0,005 |
||
|
Другие характеристики |
Мощность двигателя насоса СОЖ |
кВт |
0,48 |
|
|
Расход СОЖ |
м3/ч |
2,5 |
||
|
Габариты станка |
Длина |
мм |
2500 |
|
|
Ширина |
мм |
1500 |
||
|
Высота |
мм |
1700 |
||
|
Вес NINGBO BLIN MACHINERY BL-H50M станка |
кг |
4000 |
||
|
Система ЧПУ + шпиндель |
- |
FANUC 0i-TF |
||
Стандартная комплектация
- Система FANUC 0i-TF
- Ручной маховичок управления
- Станина чугунная с наклоном 45 град с линейными направляющими
- Шпиндель высокоточный с осью с электромагнитным тормозом
- Гидравлический патрон 8" главного шпинделя
- Гидравлическая программируемая задняя бабка
- Револьверная головка SAUTER (Германия) на 12 позиций
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Замок передней двери с помощью датчика
- Замок боковой двери на болтах
- Трансформатор 380В (3 фазы встроенный)
- Кондиционер электрощита
- Автоматический цепной конвейер для стружки и бункер для стружки
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
- Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
- Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
- Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
- Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
