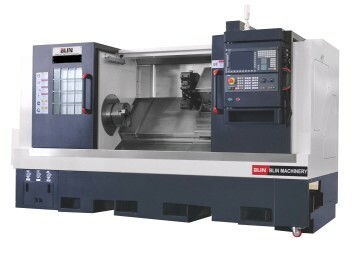

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-H65M
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ
- Больше 500 единиц оборудования в наличии.
- Бесплатная доставка по Москве и области.
- Склад в Московской области (Ногинск).
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Особенности конструкции
 | Станина
Конструкция обрабатывающего центра обеспечивает высокую производительность и точность, как при постоянных тяжелых точениях, так и при прерывистой обработке. Исполнение станины с наклоном обеспечивает легкий доступ к заготовке в рабочей зоне, эффективное стружкоудаление, удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание. |
 | ШВП
По всем осям ШВП имеют три точки крепления: по краям и посередине. Такая компоновка гасит вибрацию и отжим винта при резании, тем самым повышая точность изготовления детали. Специальная термообработка ШВП, предварительный натяг и отсутствие скольжения значительно увеличивают рабочий ресурс пары. |
 | Револьверная головка
Двигатели для поворота револьверной головки позволяет менять инструмент за 0,28 секунд. Это минимизирует время холостых ходов, что сокращает время простоя оборудования и повышает производительность в целом. |
 | Бак для СОЖ
Отдельный бак для СОЖ Для обеспечения стабильной работы машины резервуар для СОЖ удален от объектов с повышенной отдачей тепла. Большой бак охлаждающей жидкости обеспечивает удобство при удалении стружки, смены охлаждающей жидкости и упрощает техническое обслуживание системы. |
 | Ленточный транспортер
Ленточный стружкоуборочный транспортер. Предназначен для отвода стружки из рабочей зоны станка во время работы и для удобства уборки оборудования оператором. |
Компоненты станка
|
Комплектующие станка |
Производитель |
|
Система ЧПУ |
Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань) |
|
Приводы |
Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань) |
|
ШВП |
HIWIN (Тайвань) |
|
Направляющие |
HIWIN (Тайвань) |
|
Подшипники шпинделя |
NSK (Япония) |
|
Револьверная голова |
SAUTER (Германия) |
|
Система смазки |
HERG (Япония) |
|
Электрокомпоненты |
SCHNEIDER (Франция) |
|
Пневмокомпоненты |
AIRTAC (Тайвань) |
|
Реле |
OMRON (Япония) |
|
Гидравлические патроны |
AUTOGRIP (Тайвань) |
|
Зубчатые ремни |
GATES (США) |
|
Крепёж |
YINSH (Тайвань) |
|
Муфты |
KTR (Германия) |
Технические характеристики
|
Наименование |
Размерность |
BL-H65М |
||
|
Основные характеристики |
Максимальный диаметр заготовки, устанавливаемый над станиной |
мм |
Ø 650 |
|
|
Максимальный диаметр заготовки, устанавливаемый над суппортом |
мм |
Ø 400 |
||
|
Максимальная длина точения |
мм |
1000/1500/2000/3000 |
||
|
Максимальный диаметр точения |
мм |
Ø 450 |
||
|
Главный шпиндель |
Диаметр отверстия шпинделя |
мм |
Ø 92 |
|
|
Торец шпинделя |
- |
А2-8 |
||
|
Максимальная скорость шпинделя |
об/мин |
2500 |
||
|
Максимальный диаметр обрабатываемого прутка |
мм |
Ø74 |
||
|
Мощность шпинделя |
кВт |
15/18,5 |
||
|
Патрон шпинделя |
дюйм |
10" |
||
|
Индексация шпинделя (ось С) |
град. |
0,01° |
||
|
Перемещения (по осям X, Y, Z) |
Тип линейных направляющих |
- |
роликовые |
|
|
Перемещение по оси X |
мм |
300 |
||
|
Перемещение по оси Z |
мм |
1000/1500/2000/3000 |
||
|
Быстрые перемещения по осям X/Z |
м/мин |
20/20 |
||
|
Револьверная голова |
Тип револьверной головы |
- |
BMT65 (ER32) |
|
|
Количество инструментальных позиций |
шт. |
12 |
||
|
Время смены инструмента |
сек |
0,28 |
||
|
Время полного поворота головы |
сек |
0,4 |
||
|
Сечение хвостовиков инструмента |
мм |
25х25, Ø 40 |
||
|
Максимальная скорость приводного инструмента |
об/мин |
4 000 |
||
|
Мощность приводного инструмента |
кВт |
5,5 |
||
|
Задняя бабка |
Конус |
- |
МТ6 |
|
|
Перемещение задней бабки |
мм |
850/1400/1900/2900 |
||
|
Диаметр пиноли |
мм |
-/Ø100/Ø100/Ø100 |
||
|
Ход пиноли |
мм |
-/80/80/80 |
||
|
Точностные характеристики |
Точность позиционирования по оси X |
мм |
±0,005 |
|
|
Точность позиционирования по оси Z |
мм |
±0,005/±0,008/±0,009/±0,011 |
||
|
Повторяемость по оси X |
мм |
±0,003/±0,003/ ±0,005/±0,005 |
||
|
Повторяемость по оси Z |
мм |
±0,003/±0,005/ ±0,006/±0,008 |
||
|
Другие характеристики |
Мощность двигателя насоса СОЖ |
кВт |
0,48 |
|
|
Расход СОЖ |
м3/ч |
2,5 |
||
|
Габариты станков |
РМЦ 1 метр |
мм |
3400х1800х2100 |
|
|
РМЦ 1,5 метра |
мм |
4200х2100х2100 |
||
|
РМЦ 2 метра |
мм |
4800х2100х2100 |
||
|
РМЦ 3 метра |
мм |
5600х2100х2100 |
||
|
Вес NINGBO BLIN MACHINERY BL-H65M станка |
кг |
7100/7900/ 8600/10100 |
||
|
Система ЧПУ |
- |
FANUC 0i-TF |
||
Стандартная комплектация
- Система ЧПУ FANUC 0i-TF
- Ручной маховичок управления
- Станина чугунная с наклоном 45° с линейными направляющими
- Сервоприводы FANUC
- Шпиндель высокоточный с электромагнитным тормозом
- Мощность шпинделя 15/18,5 кВт
- Гидравлический патрон 10" главного шпинделя
- Револьверная головка на 12 позиций BMT65, SAUTER (Германия)
- Автоматический цепной конвейер для стружки и бункер для стружки
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Кондиционер электрического шкафа
- Гидравлическая программируемая задняя бабка
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
- Трансформатор 380В (3 фазы встроенный)
- Комплект документации по эксплуатации станка на русском языке
- Комплект документации на ЧПУ
- Держатели инструмента – 8 шт.
- Приводной осевой блок для ВМТ 65 – 1 шт.
- Приводной радиальный блок для ВМТ 65 – 1 шт
