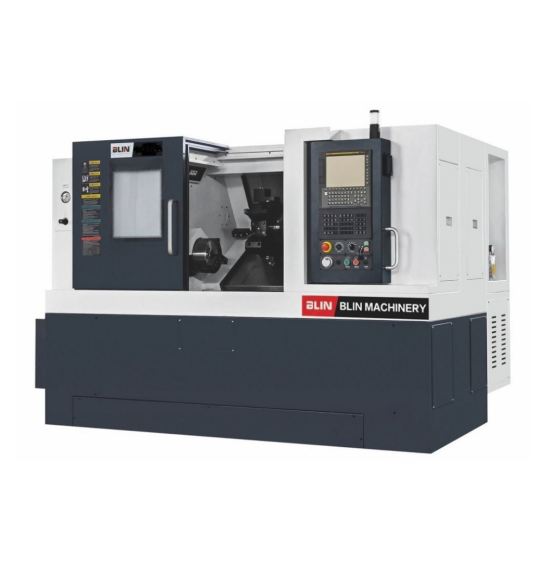

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S200L
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ
- Больше 500 единиц оборудования в наличии.
- Бесплатная доставка по Москве и области.
- Склад в Московской области (Ногинск).
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.

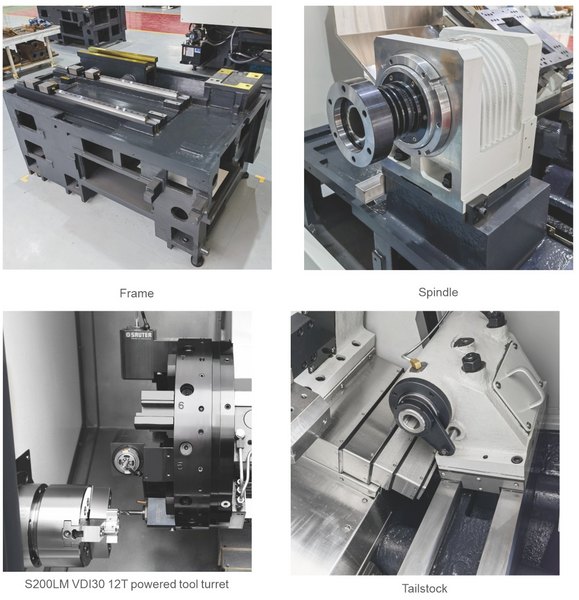

- Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
- Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
- Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
- Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Компоненты станка
- Система ЧПУ: SYNTEC (Тайвань), FANUC (Япония), SIEMENS (Германия)
- Приводы: SYNTEC (Тайвань), FANUC (Япония), SIEMENS (Германия)
- ШВП: HIWIN (Тайвань), PMI (Тайвань)
- Направляющие: HIWIN (Тайвань), PMI (Тайвань)
- Подшипники шпинделя: SKF (Швеция), NSK (Япония)
- Револьверная голова: SAUTER (Германия)
- Система смазки: HERG (Япония)
- Электрокомпоненты: SCHNEIDER (Франция)
- Пневмокомпоненты: AIRTAC (Тайвань)
- Реле: OMRON (Япония)
- Гидравлические патроны: AUTOGRIP (Тайвань)
- Зубчатые ремни: GATES (США)
- Крепёж: YINSH (Тайвань)
- Муфты: KTR (Германия)
Технические характеристики
|
Наименование |
Размерность |
BL-S200L |
||
|
Основные характеристики |
Максимальный диаметр заготовки, устанавливаемый над станиной |
мм |
Ø 510 |
|
|
Максимальный диаметр заготовки, устанавливаемый над суппортом |
мм |
Ø 260 |
||
|
Максимальная длина точения |
мм |
520 |
||
|
Максимальный диаметр точения |
мм |
Ø 380 |
||
|
Главный шпиндель |
Тип шпинделя |
- |
Механический шпиндель, ременный привод |
|
|
Диаметр отверстия шпинделя |
мм |
Ø 66 |
||
|
Торец шпинделя |
- |
А2-6 |
||
|
Максимальная скорость шпинделя |
об/мин |
4 000 |
||
|
Максимальный диаметр обрабатываемого прутка |
мм |
51 |
||
|
Мощность шпинделя |
кВт |
11/15 |
||
|
Патрон шпинделя |
дюйм |
8" |
||
|
Перемещения (по осям X, Y, Z) |
Тип линейных направляющих |
- |
роликовые |
|
|
Перемещение по оси X |
мм |
200+10 |
||
|
Перемещение по оси Z |
мм |
550 |
||
|
Быстрые перемещения по осям X/Z |
м/мин |
28 |
||
|
Револьверная голова |
Тип револьверной головы |
- |
Серво-гидравлическая |
|
|
Количество инструментальных позиций |
шт. |
12 |
||
|
Время смены инструмента |
сек |
0,28 |
||
|
Время полного поворота головы |
сек |
0,4 |
||
|
Сечение хвостовиков инструмента |
мм |
25х25(8T)/20х20 (12Т), Ø40(8T)/Ø32(12Т) |
||
|
Задняя бабка |
Диаметр пиноли |
мм |
Ø 75 |
|
|
Ход пиноли |
мм |
90 |
||
|
Конус задней бабки |
|
МТ4 |
||
|
Точностные характеристики |
Шероховатость |
мм |
Ra0.4÷1.6 |
|
|
Соосность |
мм |
≤0,003 |
||
|
Точность позиционирования по осям (X/Z) |
мм |
0,005/0,008 |
||
|
Повторяемость по осям (X/Z) |
мм |
0,002/0,004 |
||
|
Другие характеристики |
Мощность двигателя насоса СОЖ |
кВт |
0,48 |
|
|
Расход СОЖ |
м3/ч |
2,5 |
||
|
Габариты станка |
Длина |
мм |
2 000 |
|
|
Ширина |
мм |
1 600 |
||
|
Высота |
мм |
1 700 |
||
|
Вес NINGBO BLIN MACHINERY BL-S200L станка |
кг |
3 200 |
||
|
Система ЧПУ |
- |
FANUC 0i-TF |
||
Стандартная комплектация
- Система ЧПУ FANUC 0i-TF
- Ручной маховичок управления
- Станина чугунная с наклоном 30° с линейными направляющими
- Шпиндель высокоточный 11/15 кВт
- Гидравлический патрон 8" главного шпинделя
- Револьверная головка на 12 позиций
- Конвейер для удаления стружки с баком
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Кондиционер электрошкафа
- Подготовка для установки барфидера
- Гидравлическая задняя бабка
- Трансформатор 380В (3 фазы встроенный)
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
- Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
- Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
- Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
- Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
