Токарный станок с автоподачей OSTERMANN CL 1200 AUTO

Видео-обзоры "Токарный станок с автоподачей OSTERMANN CL 1200 AUTO"

Предназначен для обработки точением изделий из древесины в центрах, в патроне или планшайбе при помощи подручника или с ручной подачей суппорта по копиру.

Идеально подходит для применения в частных мастерских, на малых и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн.

Получаемые изделия

Преимущества

• Перемещение резцов автоматически
• Повышенная стойкость основного резца со сменным наконечником
• Работа по копиру с точной подстройкой на глубину до 0,03 мм
• В комплекте: выносная панель управления, люнет, подручник, крепление для фрезера

Конструктивные особенности

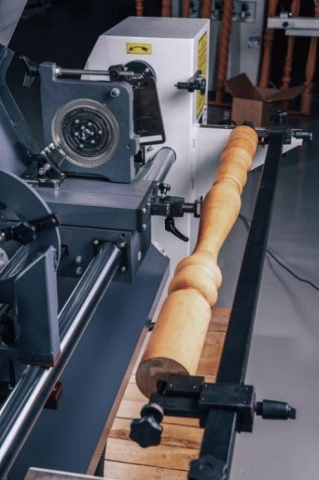

	Копировальное устройство Входит в комплект поставки. Позволяет точить заготовки одинаковой формы по заданному шаблону.Настройка глубины хода копира и копировального резца осуществляется рукояткой с передней панели. Точность до 0,03 мм.
	Система автоподачи Позволяет обрабатывать заготовки в автоматическом режиме (загрузка заготовок вручную).При этом перемещение суппорта с резцами осуществляется от отдельного двигателя через редуктор.Возможен ручной режим работы – перемещение суппорта с резцами путем вращения маховика.Переключение между режимами осуществляется рычагом.Редуктор перемещения на станке установлен от ведущего итальянского производителя.

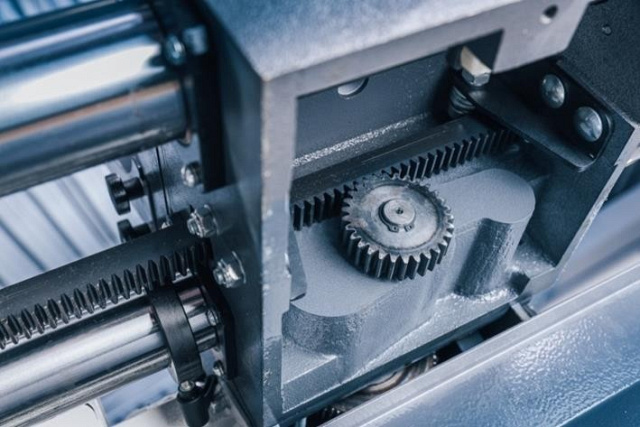

	Механизм перемещения суппорта Перемещение суппорта с резцами осуществляется посредством передачи шестерня-рейка, что обеспечивает плавность и легкость хода.
	Подвижный люнет Входит в комплект поставки.Служит дополнительной опорой в процессе точения, исключая вибрации заготовки и повышая качество получаемой продукции.В люнете набор колец различного диаметра под разные размеры OSTERMANN CL 1200 AUTO заготовок.

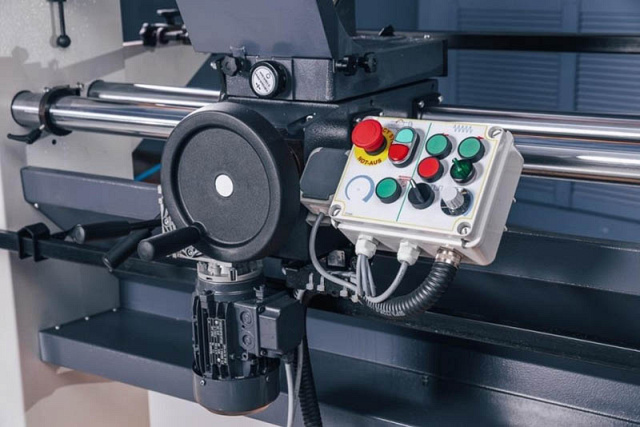

	Пульт управления Удобно расположен на передней части станка.На пульте расположены кнопки: включения / выключения вращения заготовки, перемещения суппорта с резцами; кнопки прямого и обратного хода суппорта, переключатель ручного и автоматического режима работы, а также регулятор скорости подачи и кнопка аварийной остановки.Также сбоку от пульта удобно расположена розетка 220В для подключения ручного фрезера.

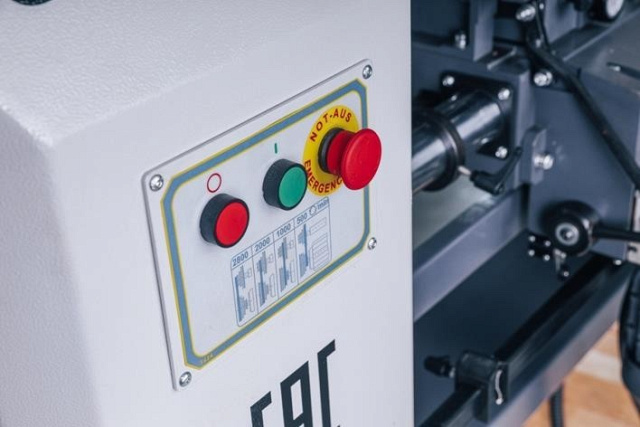

	Кнопки управления На станине расположены кнопки включения / выключения вращения заготовки и кнопка аварийного отключения станка.

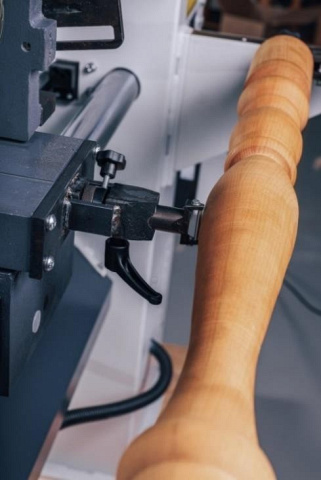

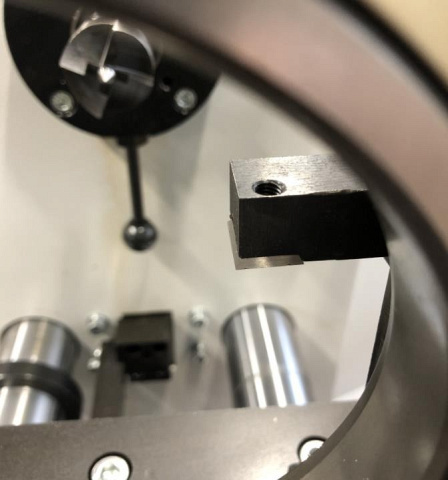

	Резец перед люнетом Резец со съемной твердосплавной пластиной, установлен перед люнетом, служит для калибровки детали под внутренний кольцо.Это необходимо для плотной фиксации, чтобы исключить вибрацию при обработке.

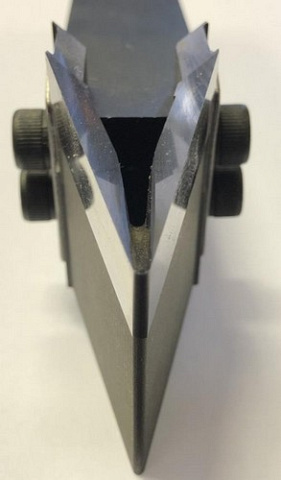

	Основной резец Выполнен из двух частей:Держатель и съемный резец из высокопрочной стали.Заточка резца двустороння, позволяет работать в двух направлениях справа налево и наоборот.При заточке “жала” и последующей установке не сбивается настройка положения всего резца.
	Неподвижный люнет Входит в комплект поставки и служит для дополнительной фиксации заготовки в процессе обработки.Это увеличивает жесткость заготовки при обработке и повышает качество получаемой продукции.
	Кронштейн для фрезера В комплект поставки входит кронштейн для установки ручного фрезера.Кронштейн устанавливается вместо подвижного люнета и позволяет осуществлять фрезеровку с помощью ручного инструмента. Возможна обработка по копиру.* Ручной фрезер в комплект поставки не входит!

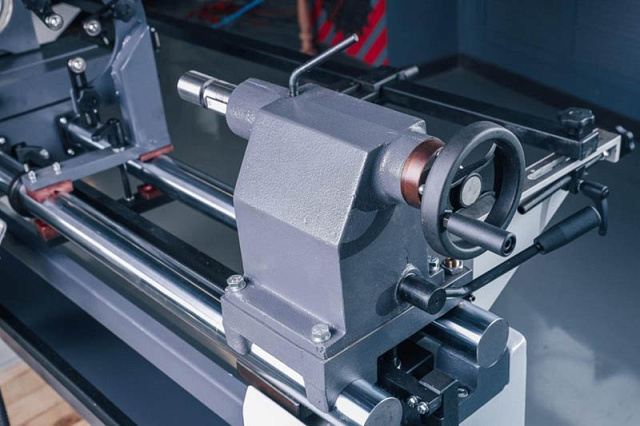

	Задняя бабка Массивный чугунный задний центр обеспечивает надежную фиксацию заготовки в процессе обработки.Возможность установки 3-х кулачкового патрона позволяет устанавливать сверла и расширить функционал станка.Пиноль с миллиметровой шкалой позволяет точно высверливать отверстия.
	Ведущий центр Привод вращения заготовки осуществляется с помощью зазубренного центра.Крепление ведущих центров осуществляется по универсальному конусу МК2, что позволяет устанавливать любой центр с такой посадкой.Резьба М33 х 3,5 позволяет устанавливать 4-х кулачковый патрон.

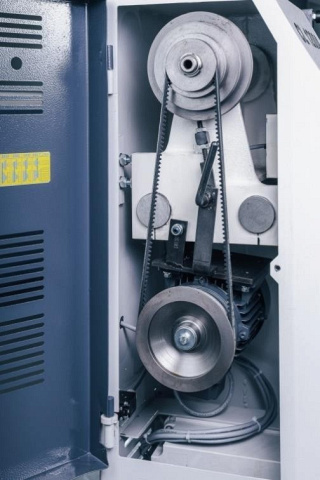

	Привод ведущего центра Осуществляется от двигателя посредством зубчатого ремня. Удобное и быстрое изменение частоты вращения заготовки путем перестановки ремня.Концевой выключатель не позволяет включить станок при открытой крышке, что соответствует требованием безопасности ЕС.

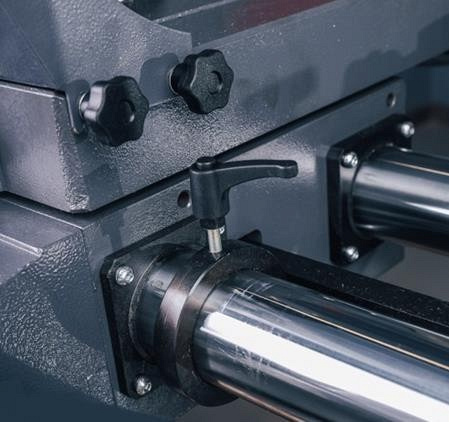

	Настройка длины обработки Длина обработки заготовки или зона фрезеровки настраивается с помощью передвижных упоров.Для работы в ручном режиме при помощи маховика используется упор- ограничитель.

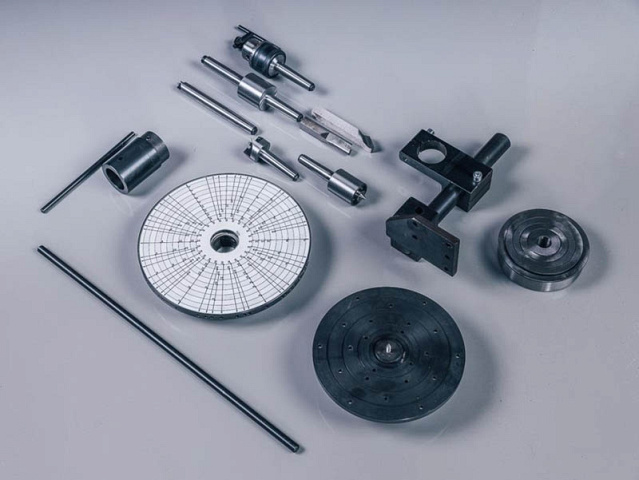

	Оснастка В комплект поставки со станком входят все необходимые части для работы:Набор ведущих центров;Резцы;Кронштейн для ручного фрезера;Набор колец для люнета;3-х кулачковый патрон с ключом;Планшайба;Делительная головка;Шток для смены ведущих центров;Втулка конусная;

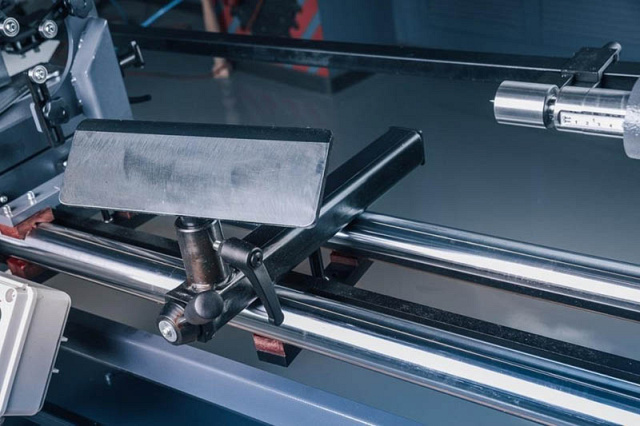

	Подручник Входит в комплект поставки и позволяет точить заготовки вручную.

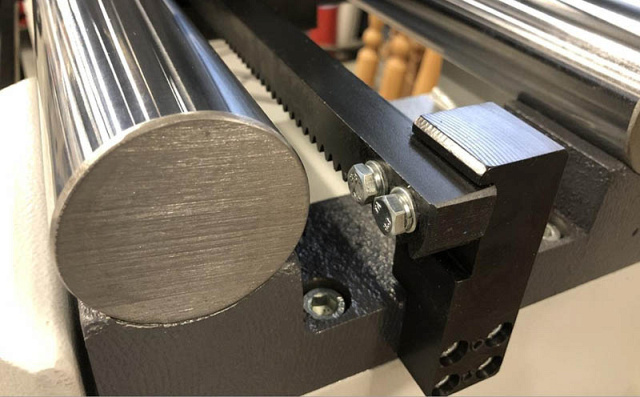

	Массивные направляющие Перемещение суппорта с резцами осуществляется по цельнометаллическим массивным стальным направляющим, что обеспечивает долгий срок службы оборудования и сохранение точности обработки на всем периоде эксплуатации.
	Защитный экран Соответствует нормам безопасности СЕ. Обеспечивает безопасность работы оператора.
