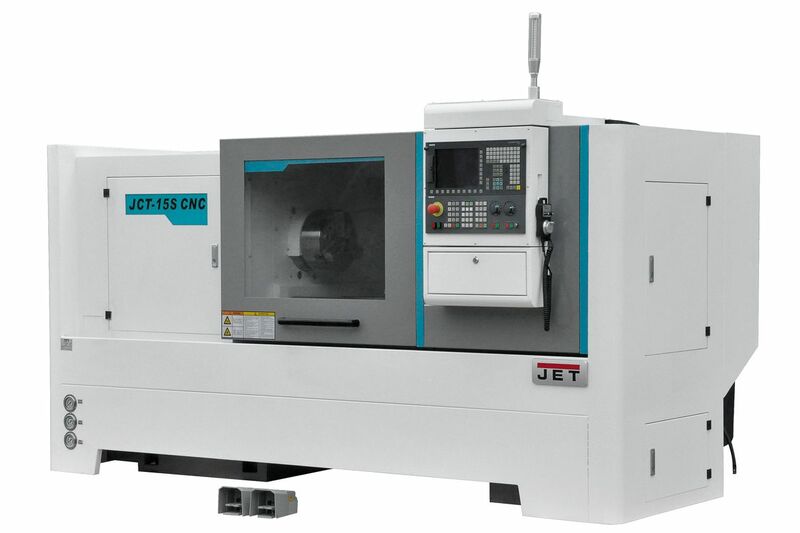

Токарный станок с ЧПУ JET JCT-16F CNC (Fanuc, ручн. патрон, 8-ти поз. рев. голова)
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Серия JCT-16F CNC
| Модель с ЧПУ Fanuc 0i | JCT-16F CNC |
|---|---|
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 660 мм |
| при использовании рев. Головы | 520 мм |
| БЕЗ СЪЕМНОГО МОСТИКА (GAP): | мм |
| Макс. Ø заготовки над суппортом | 430 мм |
| Расстояние между центрами | 750 / 1000 / 1500 / 2000 / 3000 мм |
| Макс. длина точения | 650 / 900 / 1400 / 1900 / 2900 мм |
| при использовании рев. головы | 585 / 735 / 1235 / 1735 / 2735 мм |
| Ø патрона | 10 (250); 12 (305) дюйм (мм) |
| Ø гидравлич. патрона | 10 (250); 12 (305) дюйм (мм) |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 365 мм |
| Макс. перемещение по оси Z | 720 / 970 / 1470 / 1970 / 2970 мм |
| Направляющие/ширина X,Z | скольжения тип/мм |
| Ширина станины | 405 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 27-135; 55-270; 160-805; 325-1630 об/мин |
| Количество передач | 4 шт |
| Конус шпинделя | D8/113 1:20 тип |
| Ø проходного отверстия в шпинделе | 105 мм |
| ИНСТРУМЕНТ: | |
| Кол-во позиций инструмента | 4; 6 автоматические шт |
| Макс. размер инструмента | 32х32 мм |
| ЗАДНЯЯ БАБКА: | |
| Конус пиноли задней бабки | MK-5 тип |
| Ø пиноли задней бабки | 75 мм |
| Ход пиноли задней бабки | 150 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Z | 8/10 м/мин |
| СОЖ: | |
| Мощность мотора системы подачи СОЖ | 0,09 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 11 кВт |
| Крутящий момент на главном двигателе | 111 Нм |
| Крутящий момент на шпинделе | 2055 Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 2250 / 2500 / 3000 / 3500 / 4500х1200х1580 мм |
| Масса JET JCT-16F CNC нетто/(брутто) | 3800 / 3100 / 3700 / 4300 / 5300 кг |
Стандартная комплектация:

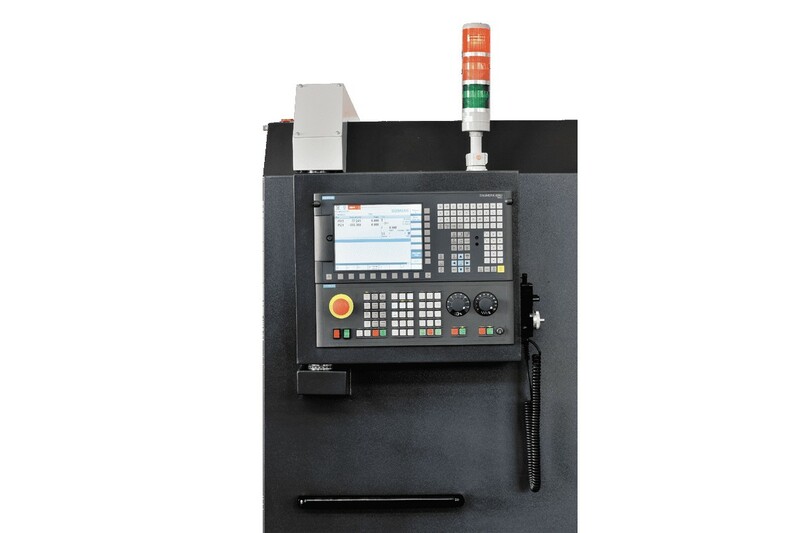

- Система ЧПУ Fanuc
- Мощность мотора шпинделя 11-18,5 кВт
- Ручной или гидравлический 3-х кулачковый патрон

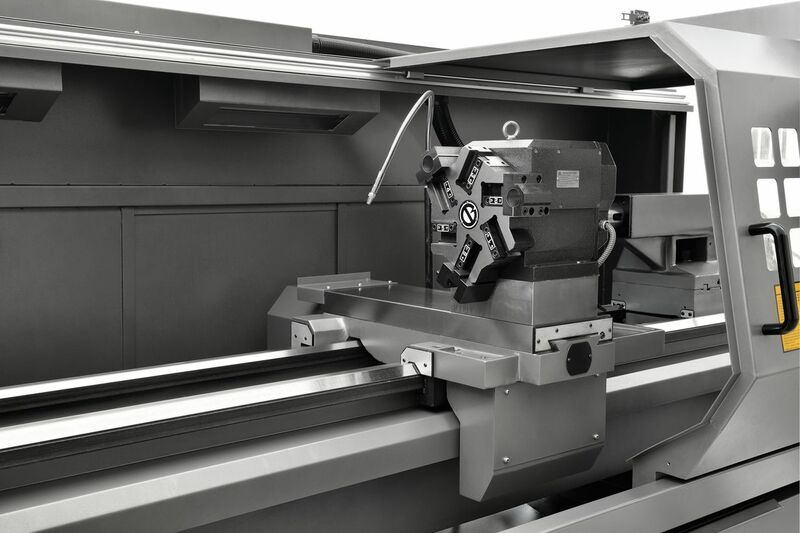

- 4-х позиционный автоматический резцедержатель
- Задняя бабка

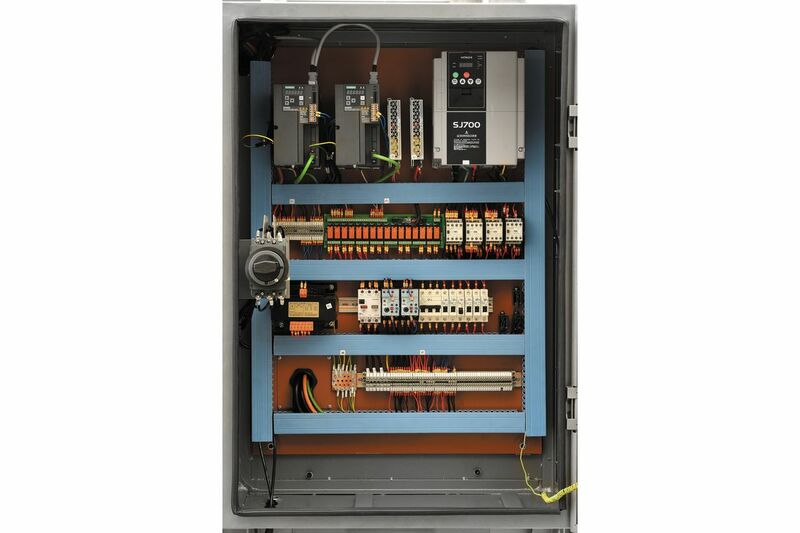

- Кондиционер электрошкафа
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ

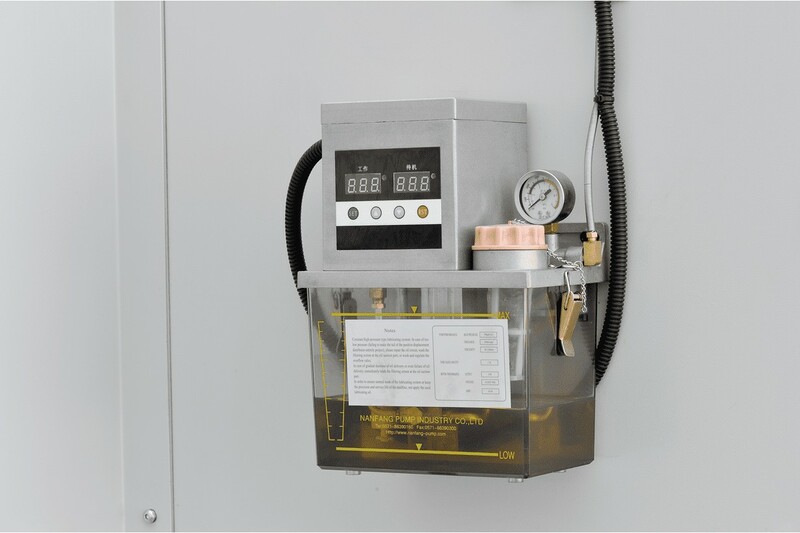

- Система централизованной смазки
- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Опции:
- 6-12 позиционная револьверная голова
- 3-х кулачковый патрон 15 дюймов
- 3-х кулачковый гидравлический патрон
- Стружечный конвейер
- Гидравлическая задняя бабка
- Подвижный / неподвижный люнеты
- Возможны другие изменения комплектаций по согласованию с клиентом
Особенности:
- Мощные станки для средних заготовок из металлов обычной и высокой твердости. Наиболее жесткая конструкция шпинделя. Силовые резцедержки для инструментов размером до 40х40мм.
- Направляющие скольжения подвергнуты закалке ТВЧ до 52-54 HRC и отшлифованы.
- Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
Технические характеристики
| Револьверная голова | Есть |
| Модель с ЧПУ Fanuc 0i | JCT-16F CNC |
|---|---|
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 660 мм |
| при использовании рев. Головы | 520 мм |
| БЕЗ СЪЕМНОГО МОСТИКА (GAP): | мм |
| Макс. Ø заготовки над суппортом | 430 мм |
| Расстояние между центрами | 750 / 1000 / 1500 / 2000 / 3000 мм |
| Макс. длина точения | 650 / 900 / 1400 / 1900 / 2900 мм |
| при использовании рев. головы | 585 / 735 / 1235 / 1735 / 2735 мм |
| Ø патрона | 10 (250); 12 (305) дюйм (мм) |
| Ø гидравлич. патрона | 10 (250); 12 (305) дюйм (мм) |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 365 мм |
| Макс. перемещение по оси Z | 720 / 970 / 1470 / 1970 / 2970 мм |
| Направляющие/ширина X,Z | скольжения тип/мм |
| Ширина станины | 405 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 27-135; 55-270; 160-805; 325-1630 об/мин |
| Количество передач | 4 шт |
| Конус шпинделя | D8/113 1:20 тип |
| Ø проходного отверстия в шпинделе | 105 мм |
| ИНСТРУМЕНТ: | |
| Кол-во позиций инструмента | 4; 6 автоматические шт |
| Макс. размер инструмента | 32х32 мм |
| ЗАДНЯЯ БАБКА: | |
| Конус пиноли задней бабки | MK-5 тип |
| Ø пиноли задней бабки | 75 мм |
| Ход пиноли задней бабки | 150 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Z | 8/10 м/мин |
| СОЖ: | |
| Мощность мотора системы подачи СОЖ | 0,09 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 11 кВт |
| Крутящий момент на главном двигателе | 111 Нм |
| Крутящий момент на шпинделе | 2055 Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 2250 / 2500 / 3000 / 3500 / 4500х1200х1580 мм |
| Масса нетто/(брутто) | 3800 / 3100 / 3700 / 4300 / 5300 кг |
