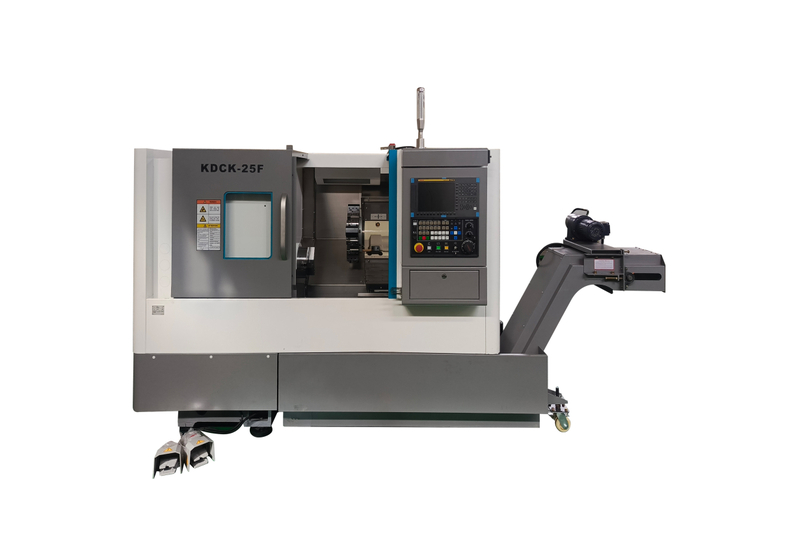

Токарный станок с ЧПУ с наклонной станиной и направляющими качения.
Особенности:
- Проверенная временем надежность, уверенная безотказная работа, точная и быстрая обработка
- Модификации с приводным инструментом
- Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония)
- Патроны и шпиндели ведущих азиатских и европейских производителей
- Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия)
- Наклон направляющих позволяет избегать скопления стружки и облегчает доступ к зоне резания
- Револьверные головы, двигатели, электрика - тайваньских, азиатских и европейских производителей
- Чугунные станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления
- Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon
Стандартная комплектация:
- Система ЧПУ Siemens 828D
- Shop Turn для системы с ЧПУ Siemens

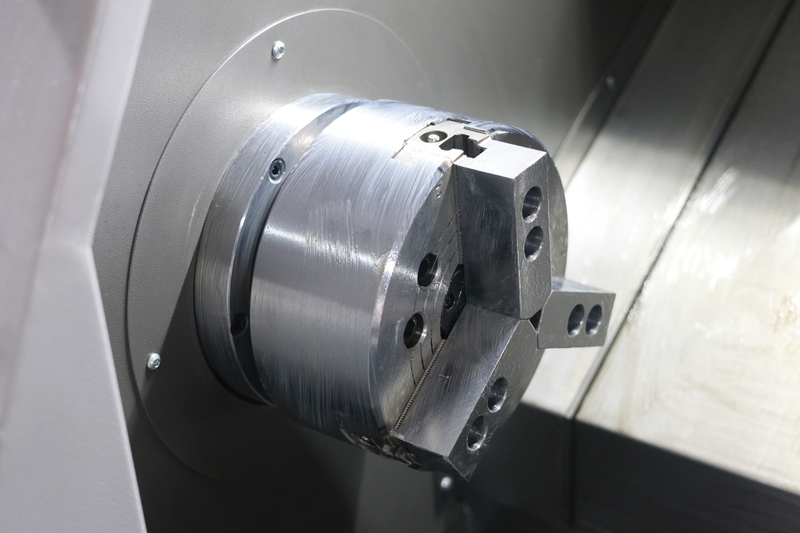

- 3-х кулачковый гидравлический патрон 8-12 дюймов

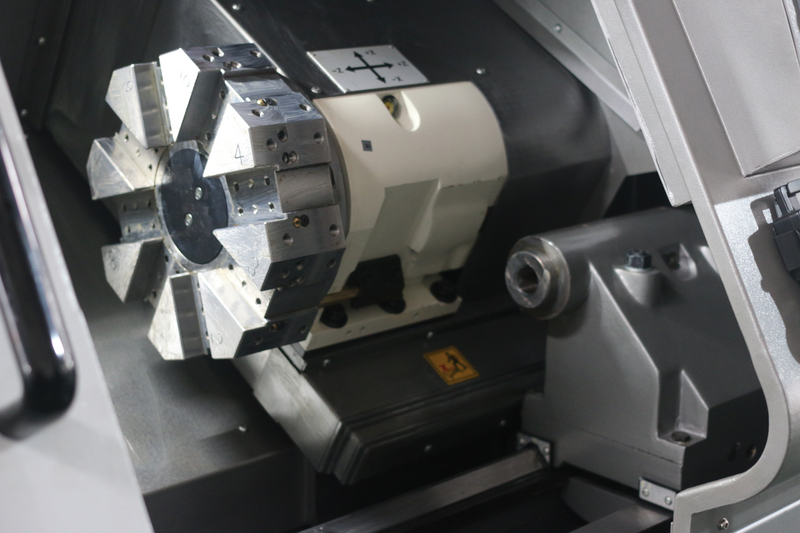

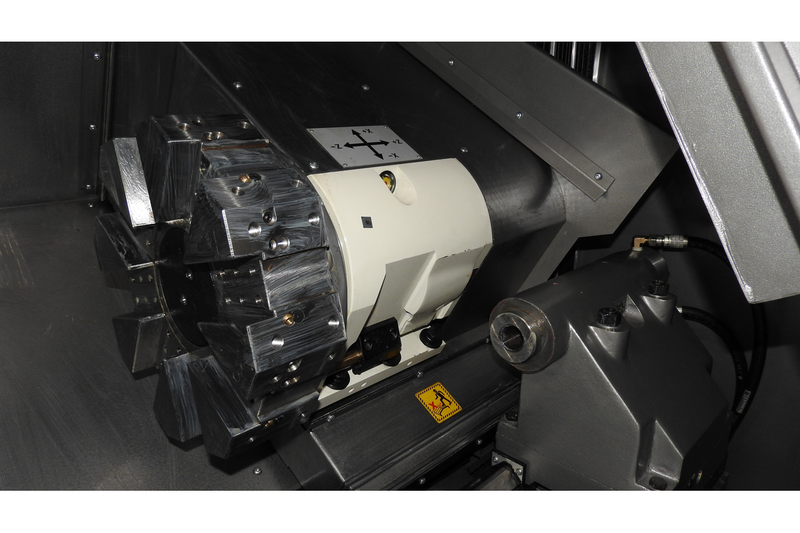

- 8-ми или 12-ти позиционная револьверная голова
- Резцовые блоки
- Автоматический ленточный стружечный конвейер
- Тележка для стружки

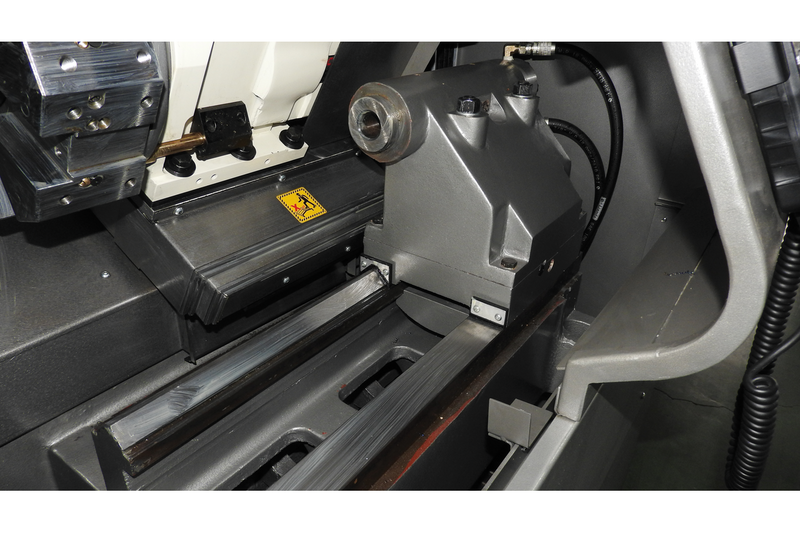

- Гидравлическая задняя бабка
- Гидравлическая станция
- Педали управления гидравликой
- Кондиционер электрошкафа
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Система централизованной смазки
- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Центр вращающийся
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Опции:
- Система ЧПУ Fanuc 0i TF
- Мощность мотора (различные варианты)
- Гидравлические патроны (различные варианты)
- Автоподатчик прутка
- Вытягиватель прутка
- Деталеуловитель
- Системы контроля Renishaw/Hexagon
- Приводные держатели инструмента (для станков H)
- Возможны другие изменения комплектаций по согласованию с клиентом
Технические характеристики
| Система ЧПУ | Siemens 828D |
| Макс. Ø над станиной, мм | 500 мм |
| Макс. диаметр обточки над станиной, мм | 300 мм |
| Макс. Ø обточки над суппортом, мм | 250 мм |
| Макс. длина точения, мм | 420 мм |
| Ø гидравлич. патрона, дюйм (мм) | 8 (200) дюйм (мм) |
| Макс. перемещение по оси X, мм | 180 мм |
| Макс. перемещение по оси Z, мм | 500 мм |
| Направляющие/ширина X,Z, тип/мм | качения/35,45 тип/мм |
| Угол наклона направляющих, град | 30 град |
| Ø ШВП X/Zх шаг резьбы, класс точности, мм | 32х5/40х10, P3 мм |
| Частота вращения шпинделя, об/мин | 3000 об/мин |
| Конус шпинделя | 170 тип |
| Ø проходного отверстия в шпинделе, мм | 65 мм |
| Ø отверстия в гидравлич. патроне, мм | 52 мм |
| Макс. Ø прутка (гидравлич. патрон), мм | 50 мм |
| Кол-во позиций инструмента, шт | 8 шт |
| Макс. размер инструмента, мм | 25х25 мм |
| Макс. Ø инструмента, мм | 40 мм |
| Конус пиноли задней бабки | МК-4 тип |
| Ø пиноли задней бабки, мм | 63 мм |
| Ход пиноли задней бабки, мм | 115 мм |
| Точность позиционирования, мм | ±0,005 мм |
| Повторяемость, мм | ±0,003 мм |
| Максимальная скорость подачи X/Z | 12/20 м/мин |
| Объем бака СОЖ, л | 150 л |
| Мощность мотора системы подачи СОЖ, кВт | 0,55 кВт |
| Объем бака смазки, л | 1,8 л |
| Мощность мотора гидростанции, кВт | 1,5 кВт |
| Крутящий момент на главном двигателе | 115 (S); 105 (F) Нм |
| Мощность главного двигателя, кВт | 7, 12 (S); 11/15 (F) кВт |
| Напряжение, В | 400 |
| Длина, мм | 3200 |
| Ширина, мм | 1650 |
| Высота, мм | 1680 |
| Масса JET KDCK-25S CNC, кг | 3400 |
| Масса в упаковке, кг | 3580 |
