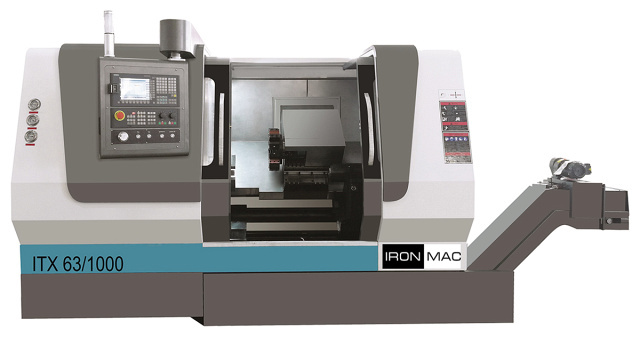

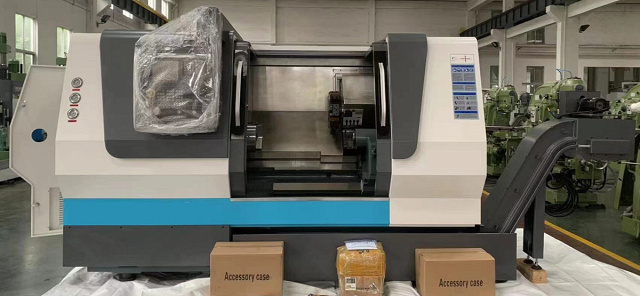

Токарный центр с наклонной станиной IRONMAC ITX-63/1000

Код товара: 102864

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: IRONMAC

Описание
Отзывы
Доставка

Токарные станки с наклонной станиной серии ITX 63/1000 предназначены для комплексной обработки сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения.

Токарные станки с наклонной станиной серии ITX 63/1000 применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а также цветных металлов и сплавов.

Токарная обработка выполняется за счет сочетания двух основных движений - вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.

На токарном станке возможно выполнение таких операций как:

Обработка наружных, внутренних цилиндрических и конических поверхностей;
Сверление, зенкерование, развёртывание отверстий;
Вытачивание на поверхности канавок разной конфигурации;
Нарезание наружной и внутренней резьбы.

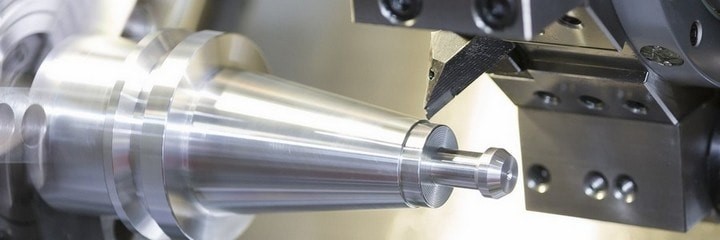

Получаемые изделия

Преимущества

Cистема ЧПУ HNC
Автоматическая система измерения инструмента

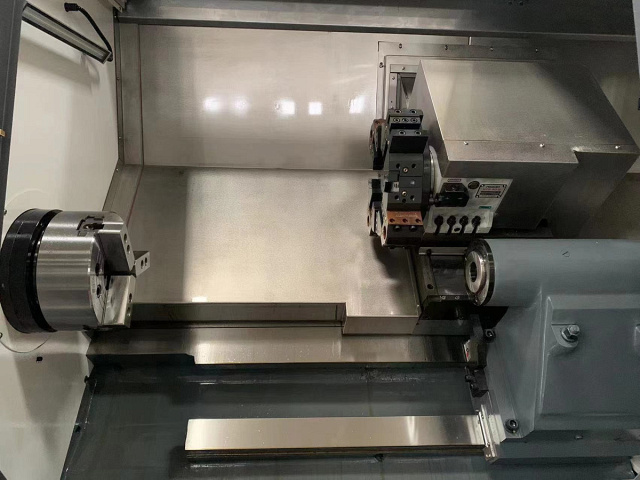

Жесткая цельнолитая станина с углом наклона 45°
Линейные направляющие качения и ШВП HIWIN (Тайвань) по осям X, Z

Конструктивные особенности

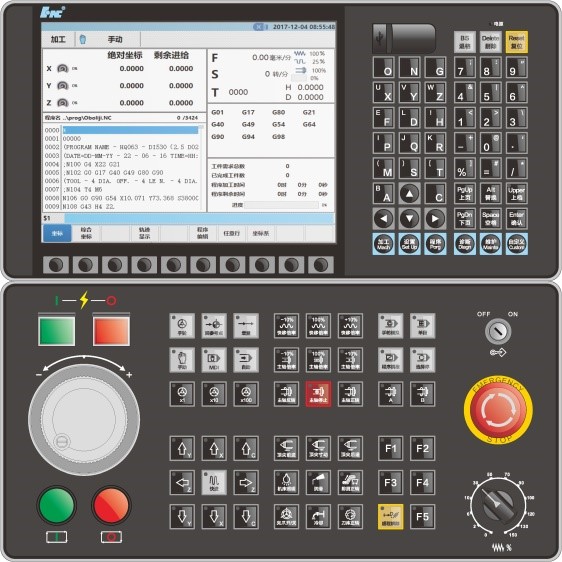

	Система ЧПУ В базовой комплектации устанавливается система ЧПУHNC808DiT:LCD монитор 10,4 дюймов;2 - 3 оси управления (память 8G);Внешний модуль ПЛК и ввода-вывода;Поддержка высокоточного кодирования;Поддержка полностью замкнутого контура управления;8000 об/мин высокоскоростное жесткое нарезание резьбы;Поддержка протокола шины NCUC, M3, Ethercat.

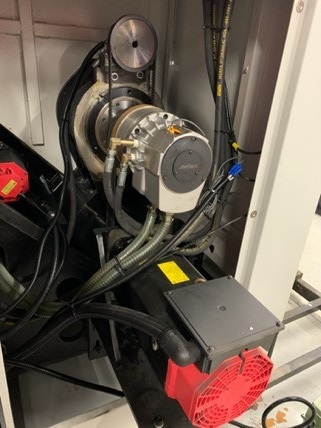

	Шпиндель На станке установлен высокоточный, жесткий шпиндель с усилением путём комбинирования подшипников.
	Станина Цельнолитая наклонная станина увеличенного сечения из серого чугуна высокого качества марки Meehanite. Наклон станины 45° обеспечивает оптимальное распределение нагрузки, прочную поддержку револьверной головки в процессе резания. Поглощает вибрации при силовом точении стальных деталей в закалённом состоянии с твердостью до 45 HRC.Максимально быстро отводит стружку из зоны резания.
	Револьверная голова Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 12 позиций фирмы Sanhe (Китай). Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент.
	Инструментальные блоки Револьверная голова комплектуется OD - инструментальными блоками для наружного точения, ID - под расточной инструмент с круглым сечением. Количество блоков указывается в спецификации на станок. Инструментальные блоки служат для фиксации режущего инструмента разного профиля и назначения.

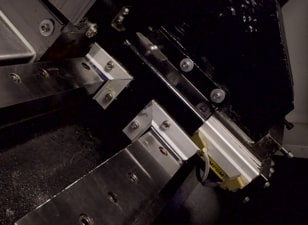

	Роликовые направляющие Основные перемещения инструментального суппорта по осям Z и X осуществляется по роликовым направляющим качения серии PMI / HIWIN (Тайвань).Обладают сверхвысокой жёсткостью и грузоподъёмностью.
	Токарный патрон В базовой комплектации установлен гидравлический самоцентрирующийся 3-х кулачковый патрон размером – 12″ (300 мм).Изготовлен из износостойкой стали. Предназначен для зажима заготовок цилиндрической симметричной формы.В стандартную комплектацию входят комплекты калёных и сырых кулачков для полноценной работы.
	Перемещение задней бабки Для автоматизации процесса перемещения задней бабки применяется механизм фиксации к револьверной голове. Механизм состоит из штока, который надёжно соединяет корпус задней бабки с револьверной головой. После зацепления револьверная голова перемещает заднюю бабку в определённую точку по заданным координатам от ЧПУ системы или при ручном управлении от маховика на панели управления ЧПУ.
	Задняя бабка Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения прямоугольного сечения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания. Перемещение задней бабки на определённое расстояние осуществляется от команд ЧПУ с помощью револьверной головы.

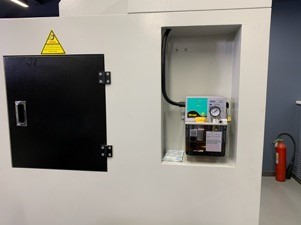

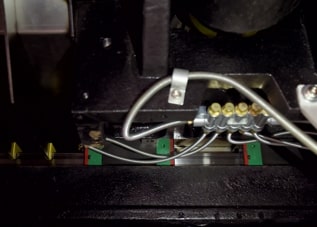

	Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, подшипникам, что сокращает в разы их износ.

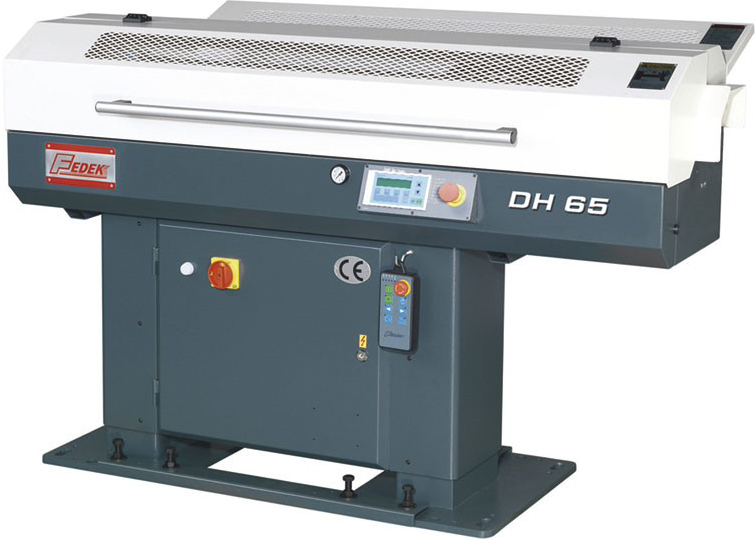

	Подготовка для пруткоподатчика Для работы с прутком и соединения с автоматическим устройством подачи прутка, на станке смонтированы необходимые разъёмы для подключения. В электрошкафу подведены кабели и подключены необходимые электрические платы для синхронизации работы прутокподатчика со станком. В процессе эксплуатации станка, подключение пруткоподатчика не составит затруднений у обычного оператора.
	Конвейер для удаления стружки В стандартной комплектации встроен конвейер ленточного. Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.

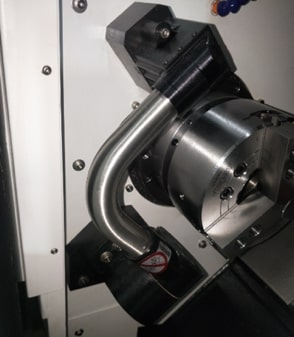

	Система измерения инструмента На моделях ITX 63/1000 установлена автоматическая система измерения инструмента с электроприводом RENISHAW HPMA. Данная система является частью автоматизированного процесса обработки. Выполняет обнаружение повреждений и износ режущей кромки инструмента. Автоматическая корректировка управляющей программы, для поддержания заданной точности при обработке. Исключает из технологического процесса простои оборудования и брак.

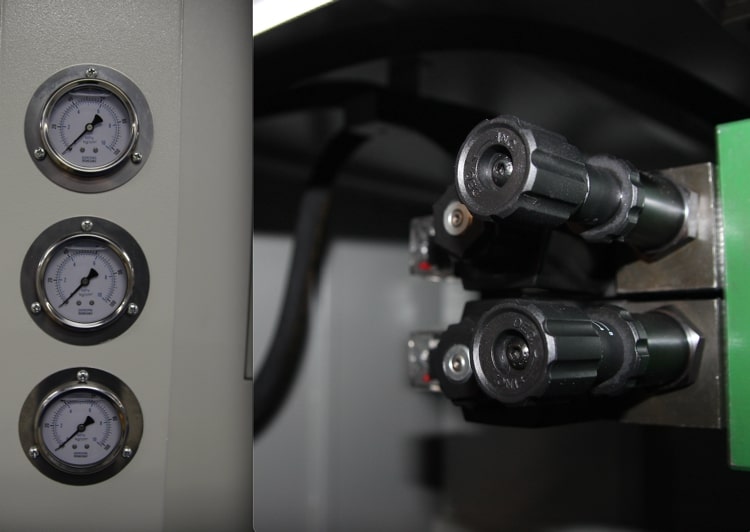

	Гидравлическая станция В станке вмонтирована компактная гидравлическая станция. Используются для работы гидроприводов зажима токарного патрона, револьверной головы и задней бабки.
	Маслоотделитель (сепаратор СОЖ) Маслоотделитель или сепаратор СОЖ служит для удаления плавающего масла с поверхности СОЖ диском из нержавеющей стали со специальным покрытием для налипания масла. Удаляется масло, чистая СОЖ поступает обратно в систему охлаждения. Значительно продлевается срок службы использования СОЖ.
