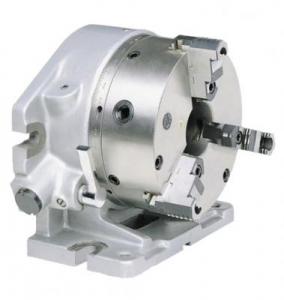

УДГ-Д-160 - Универсальная делительная головка

- NAN%

Код товара: 3652

Под заказ

5.0 (голосов 333 / просмотров 632)

8 495 646 13 16

info@dvt-spb.ru

Расчет доставки

Описание
Отзывы
Доставка

Описание универсальных делительных головок модели УДГ-Д-160:

Универсальная делительная головка УДГ-Д-160 - неотъемлемая принадлежность фрезерного станка. Как и к станкам, к делительным головкам предъявляются требования по обеспечению высокой точности, простоты использования и обслуживания, долговечности.
По стандарту принят ряд универсальных делительных головок из шести типоразмеров; 160, 200, 250, 320. 400 и 500 мм. Универсальные головки используются для комплектации фрезерных станков отечественного производства и зарубежных.

Каждому размеру станка (по ширине стола) должен соответствовать определенный типоразмер делительной головки. Так, к консольным фрезерным станкам с шириной столе 320 мм, рекомендуется делительная головка с наибольшим диаметром обрабатываемой заготовки D = 250 мм, а к фрезерным стайкам с шириной стола 400 мм - делительная головка УГД-Д-320 и т. д

С помощью универсальной делительной головки УДГ можно производить следущие операции:

непосредственное деление окружности на 2, 3, 4, 6, 8, 12 и 24 части;
простое деление окружности на число частей от 2 до 2160 с интервалами;
дифференциальное деление окружности на число частей от 43 до 400 без интервалов;
фрезерование винтовых канавок с шагом от 25 до 3070 мм;
различные работы на фрезерных станках, связанные с делением окружности на неравные части (в градусах) ;
различные работы на сверлильных и расточных станках, связанные с делением окружности на части, а также различные разметочные работы

Наименование параметра		УДГ-Д-160, УДГ-Д-160А
Наибольший диаметр обрабатываемой детали, мм		160
Угол поворота шпинделя в	вниз от линии центров	5
вертикальной плоскости не менее, гр	вверх от линии центров	95
Конус шпинделя		Морзе 2
Высота центров, мм		85
Резьба рабочего конца шпинделя, мм		М33х2
Диаметр отверстия шпинделя, мм		14,9
Передаточное отношение червячной передачи		1:40
Посадочный диаметр сменных шестерен		20f9
Число отверстий делительного диска:
на одной стороне		16, 19, 23, 30, 33, 39, 49
на другой стороне		17, 21, 29, 31, 37, 41, 54
Диаметр самоцентрирующегося патрона, мм		100
Цена деления лимба непосредственного деления		15
Ширина направляющих шпонок, мм		12
Габаритные размеры основания		212х156
Модуль сменных шестерен		1,5
Число зубьев сменных шестерен		25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100
Расстояние от основания до торца шпинделя		180
в его вертикальном положении, мм
Габаритные размеры основания делительной головки		212x156
Вес товара, кг		35,5
