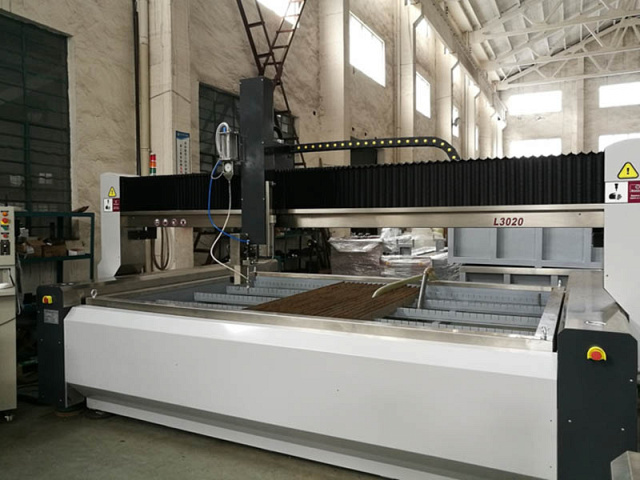

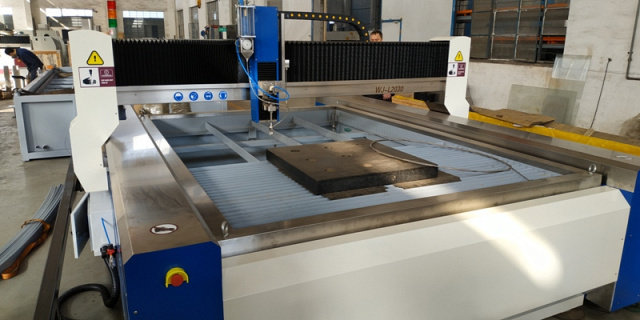

Установки гидроабразивной резки с ЧПУ IRONMAC

Станок гидроабразивной резки с ЧПУ предназначен для раскроя листового материала, обработки труб и других видов деталей из различных материалов. Обработка производиться как струей чистой воды таких материалов как пластик, резина, изоляционные материалы, так и струёй с абразивом для обработки высоколегированной стали, титана, сплавов меди и алюминия, бронированного и акрилового стекла, камня.

Оборудование гидроабразивного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т.д.

• Космическая;
• Авиационная;
• Автомобильная;
• Оборонная;
• Пищевая;
• Металлургическая;
• Нефтегазовая;
• Мебельная;
• Камнеобработка;
• Стекольная.

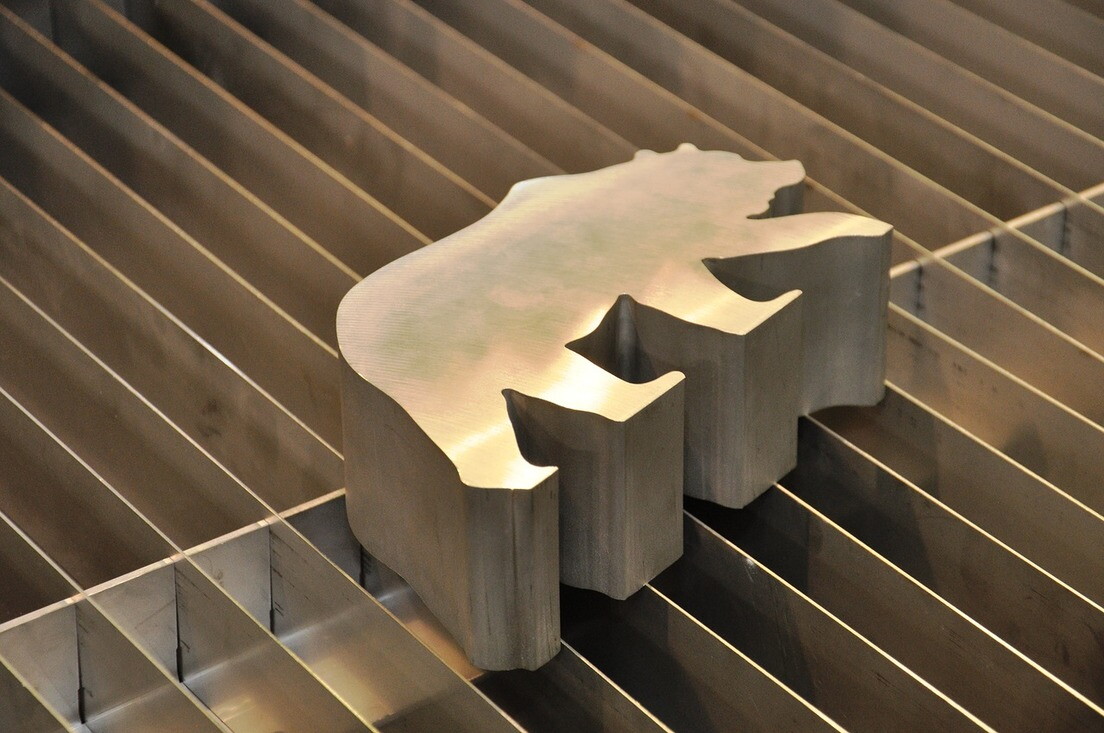

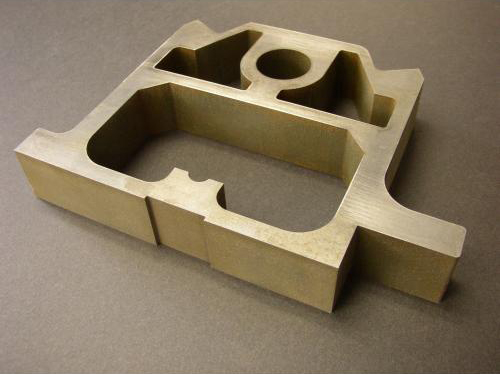

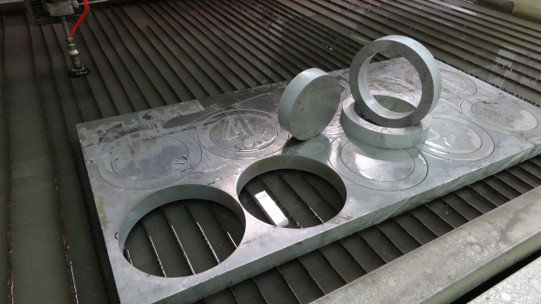

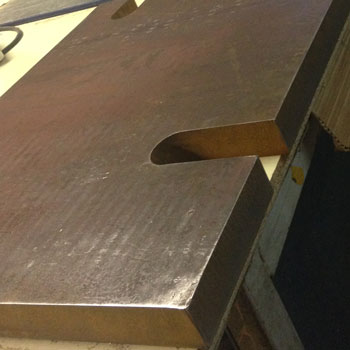

Получаемые изделия

Преимущества

• Высокоточная ШВП
• Усиленная жесткая рама
• Независимая конструкция ванны
• Режущие головы: 3-х осевая, 3+1 с компенсацией конусности, 2D-3D 5-ти осевая с компенсацией конусности
• 3-х и 5-ти осевая режущая голова

Конструктивные особенности

	5-ти осевая режущая голова 3D Автоматическая компенсация конусности.ПО IGEMS для 3D-моделирования:Угол наклона (Ось A): ± 45 (70)°;Угол поворота (Ось C): ± 540°;Точность: ± 0,01 мм;Угловая точность: 0,01°.

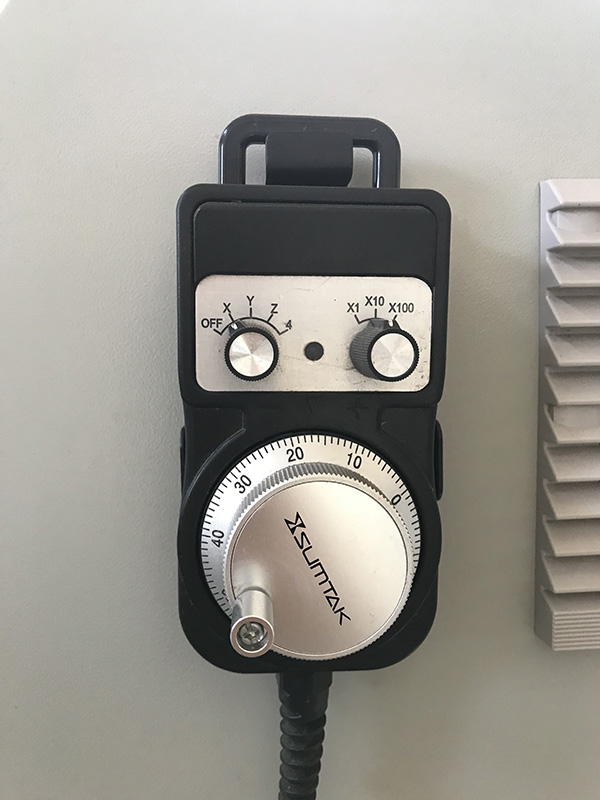

	Пульт дистанционного управления с микро-шагом

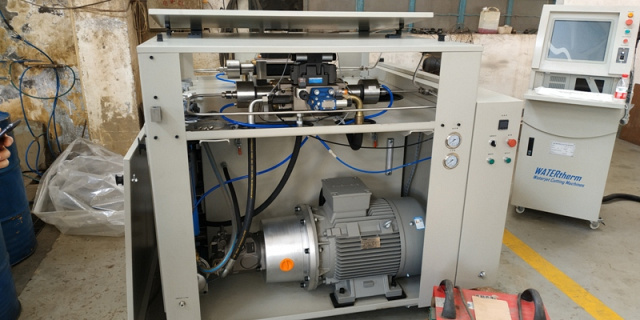

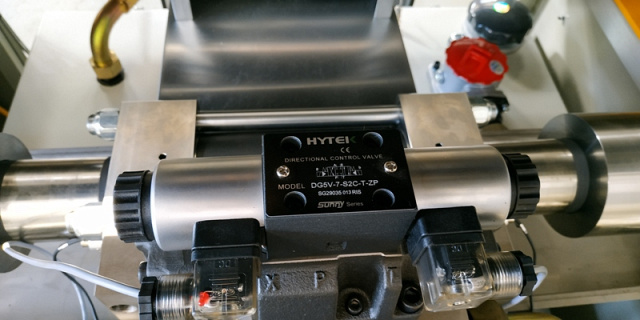

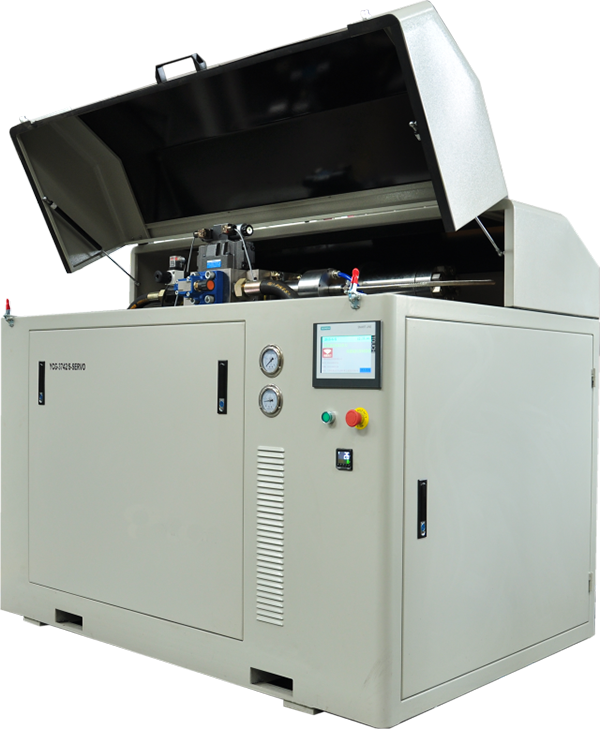

	Насос высокого давления (серводвигатель) Повышение энергоэффективности (КПД);Увеличение срока службы всех компонентов системы высокого давления от насоса до режущей головки;Ощутимая экономия электроэнергии при односменном режиме работы (около 2000 рабочих часов в год) составляет в среднем 150 тысяч рублей (около 25% в относительных величинах);Связь между ЧПУ и электродвигателем по току, скорости и положению;Плавный пуск насоса;Бесступенчатая регулировка давления;Практически полное отсутствие пульсации при врезке;Понижение колебаний рабочего давления всего до ± 1% при полной нагрузке;Отсутствие, как избыточных отклонений, так и минимальных падений давления при включении/выключении струи;Отсутствие расхода электричества при закрытой форсунке;Шестеренчатый насос гидравлического контура, встроенный в масляный бак, обеспечивает:- Понижение рабочей температуры масляного контура на 15%;- Понижение уровня шума на 50% (< 73 Дб).

Комплектация

	Состав Станина, портал;Режущая голова;Насос высокого давления;Бункер подачи абразива;Стойка оператора, ЧПУ;Гранатовый абразив.
	Станина Выполнена из термообработанной стали. Усиленная конструкция станины для максимальной прочности и жесткости, гарантирует высокое сопротивление против сгибания, кручения и вибраций. Применение независимой ванны полностью исключает деформации и напряжения.
	Направляющие станины Защищены международным патентом, исключает так называемый «эффекта увода», который приводит к неконтролируемому перемещению.Линейная направляющая – HIWIN (Тайвань).

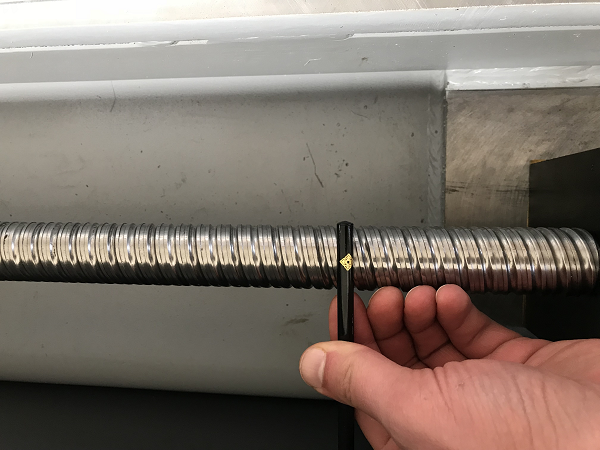

	Привод станка Шарико-винтовая пара или рейка-шестерня, производства Германия или Тайвань.Серводвигатели YASKAWA (Япония).Автоматическая система смазки.
	Опорный элементы В виде решеток, сменных полос или труб надежно закреплены в резервуаре для резки, для обеспечения максимальной стабильности. На опорных элементах располагаются несущие решетки, на которых размещается обрабатываемая заготовка (лист).Максимальная нагрузка в пределах 600…2000 кг/м².
	Портал Защищена двойными кожухами, усиленная ребрами жесткости.Система управления– NAIKY (NC Studio V10-Русский) содержит в себе функции управляющей программы и CAD/CAM, при трех осевом раскрое, а так же с добавлением компенсации конусности. Так же возможна комплектация ПО IGEMS с дополнительной функцией пяти осевого раскроя. Дополнительные возможности по автораскладке и логистике обработки деталей (расчет оптимальной скорости реза).
	Стойка ЧПУ Промышленный компьютер влаго и пыле защищенный, 17" ЖК-дисплей, жесткий диск с памятью 80 Гб, функция имитации линии резки на дисплее, функция автоматического контроля над перемещением за пределы, функция возвращения в начальную точку и автоматическое торможение и многое другое. Возможность программирования и создание чертежей со стойки оператора. Удаленное подключение.

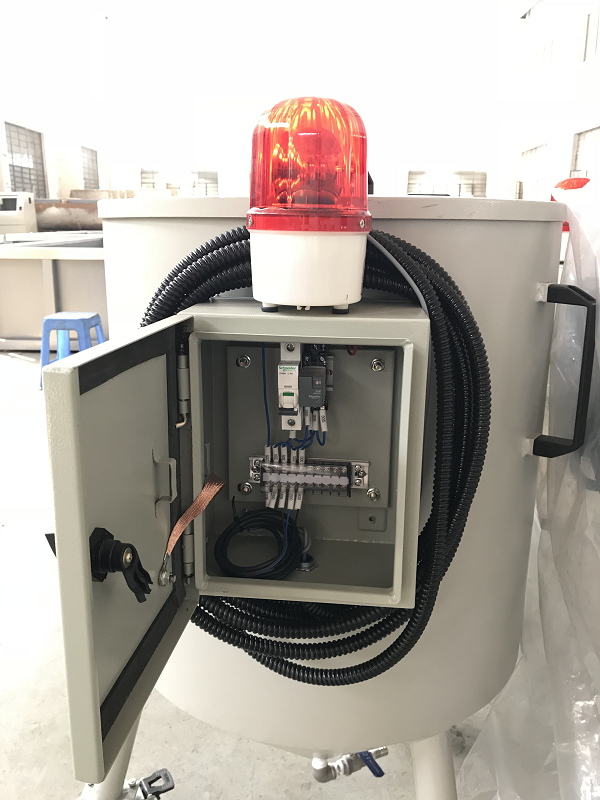

	Бункер, питатель Система подачи абразива автоматическая с контролем уровня. Объем 170 кг.
	3-х осевая режущая голова Традиционный раскрой по трем направлениям.

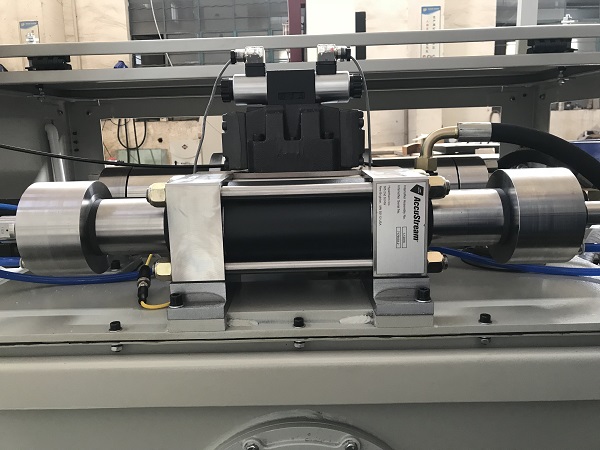

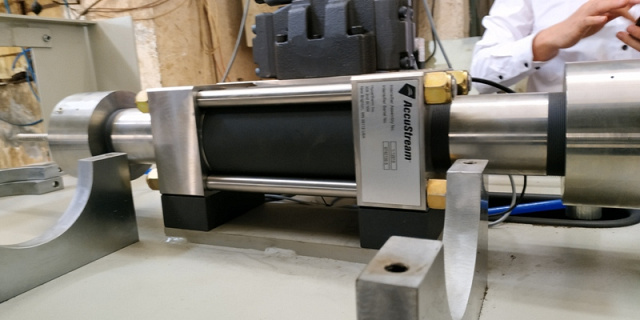

	Мультипликатор Оригинал Accustream, подтвержден сертификатом происхождения.

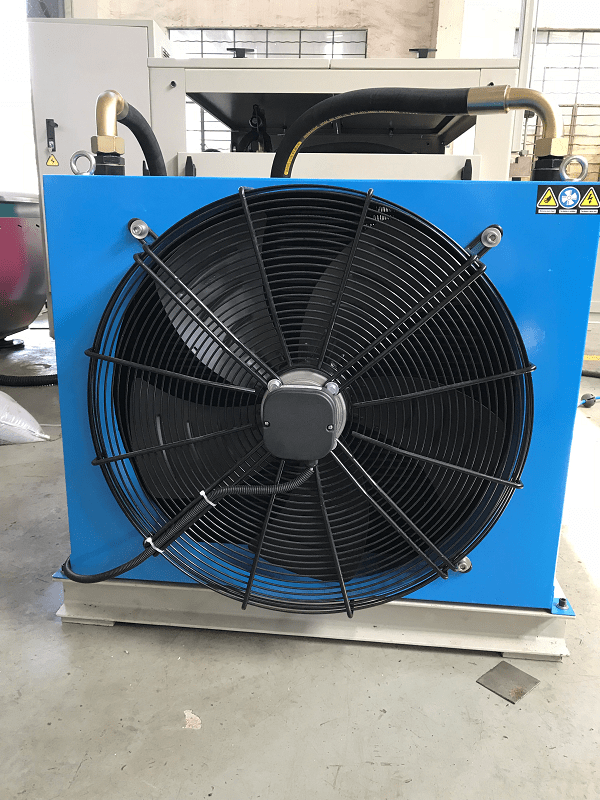

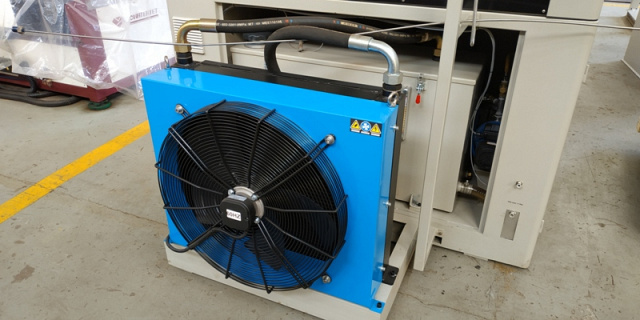

	Система охлаждения Насоса высокого давления - воздушное.
