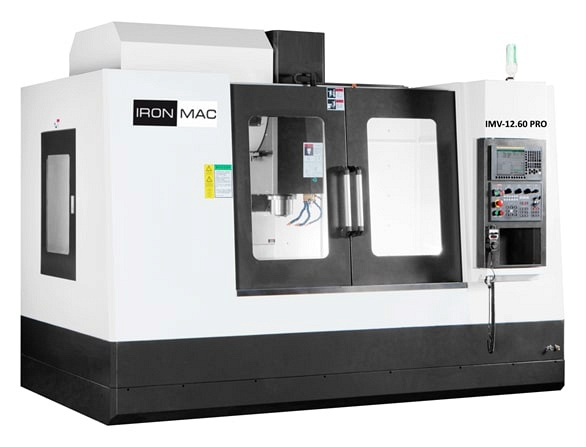

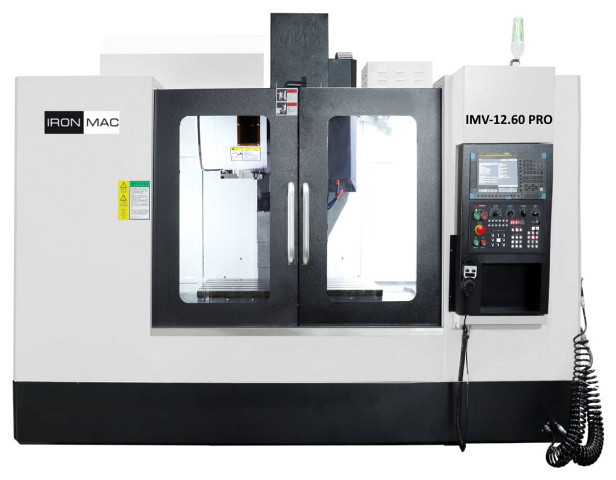

Вертикальные фрезерные обрабатывающие центры IRONMAC IMV PRO

Код товара: 102591

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: IRONMAC

Описание
Отзывы
Доставка

Вертикальный фрезерный обрабатывающий центр IMV позволяет вести комплексную механическую обработку поверхностей заготовки различными способами - фрезерование, сверление, расточка, зенкерование, развертывание отверстия, нарезка внутренних и наружных резьб и др. операции.

Фрезерный центр оснащён ЧПУ (числовым программным управлением), многоинструментальным магазином и устройством для автоматической смены инструмента.

Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Преимущества

Цельнолитая чугунная станина и колонна станка усилены ребрами жесткости
Мощный высокоскоростной шпиндель 10 000 об/мин, 11 / 15 кВт, OKADA (Тайвань).
Линейные направляющие качения роликового типа по осям X, Y, Z HIWIN (Тайвань)
Масляное охлаждение шпинделя
Cтанция подачи СОЖ под высоким давлением 20 бар.
Сепаратор СОЖ

Конструктивные особенности

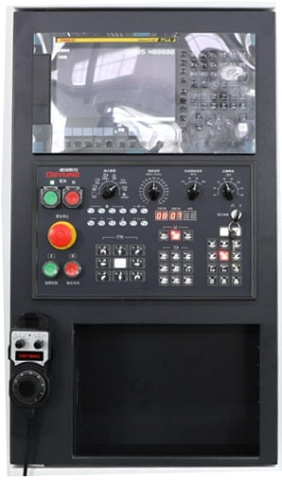

	Система ЧПУ ЧПУ FANUC 0i-MF (5) Plus Для моделей IMV-12.60 PRO и IMV-13.60 PROВ базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (5) Plus, LCD монитор 10,4 дюймов.В версии Plus расширен функционал:Увеличена память с 512 Кб до 2 Мб;Экран ручной привязки инструмента, для настройки инструмента к детали «вручную», без помощи специальных измерительных щупов;Порт RS-232MPG пульт
	Система ЧПУ Siemens SINUMERIK 828D SW 24x + Shop Mill Для модели IMV-10.50 PROВ базовой комплектации устанавливается обновлённая система SIEMENS SINUMERIK 828D SW 24x, LCD монитор 10,4 дюймов.В версии Shop Mill расширен функционал:Порт RS-232MPG пульт

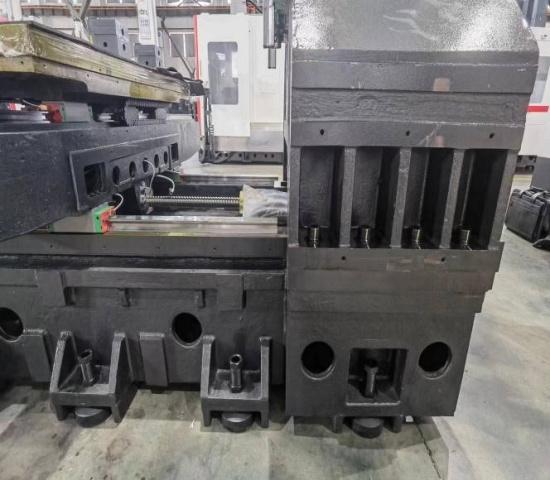

	Станина Компоненты станины отлиты из модифицированного чугуна Meehanite, с последующим старением станины. Цельнолитая станина поглощает все вибрации и позволяет добиваться максимальной производительности. Толстые стенки литья и ребра жесткости предотвращают усилия изгиба и скручивания, которые могут повлиять на точность станка.
	Шпиндель В базовой комплектации установлен шпиндель OKADA / HAOZHI / DEYUNG. Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным/прямым типом привода BT40 для тяжёлой серии станков.Дополнительная подача СОЖ через гибкие шланги.

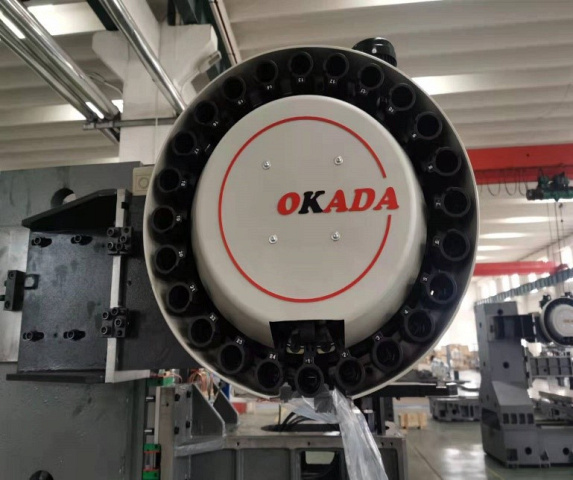

	Инструментальный магазин Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции OKADA (Тайвань).Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы.Система обеспечивает более быструю смену (8 сек.).

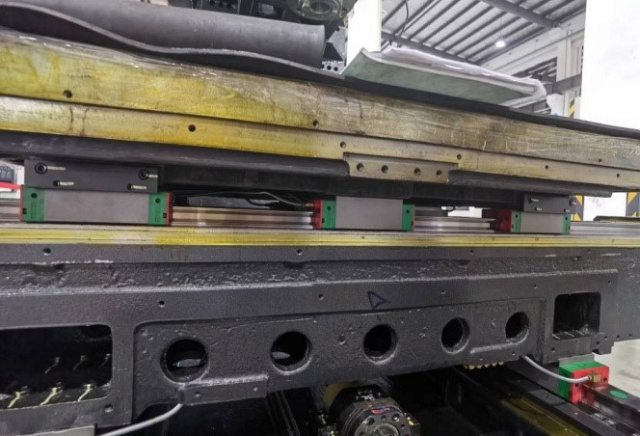

	Линейные направляющие HIWIN (Тайвань) / THK (Япония) / PMI (Тайвань) В несущих блоках (танкетках) четыре рядя роликов размещены под углом 45º, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения.

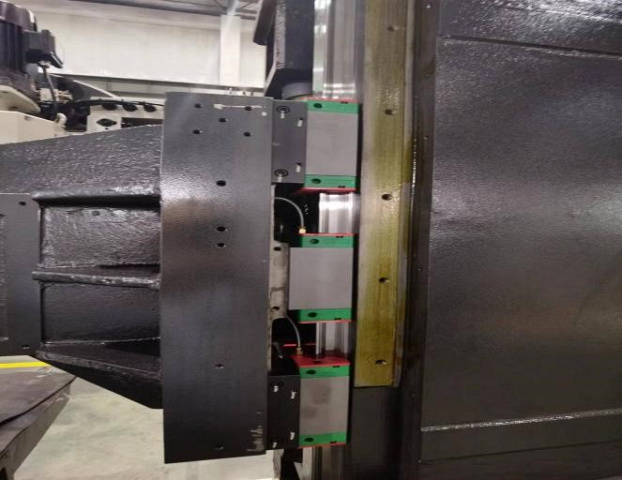

	6 танкеток по оси X, Z По оси X и Z размещены 6 танкеток для крепления стола к направляющим вместо 4. Это увеличивает жесткость станка при обработке.

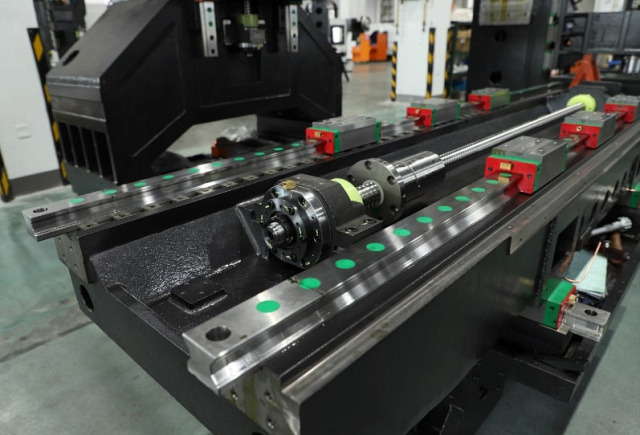

	ШВП Станки серии IMV оснащаются ШВП мировых производителей: HIWIN (Тайвань)/ THK (Япония) / PMI (Тайвань), установленных с предварительным натяжением – это обеспечивает точное и плавное перемещение даже с высокой нагрузкой.Диаметр винта и шаг по оси X / Y / Z: 40 х 12 мм (40 х 16 мм).

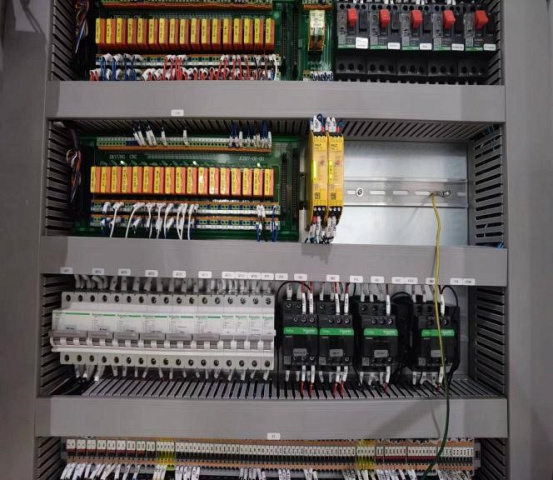

	Электрические компоненты SIEMENS / SCHNEIDER / ABB

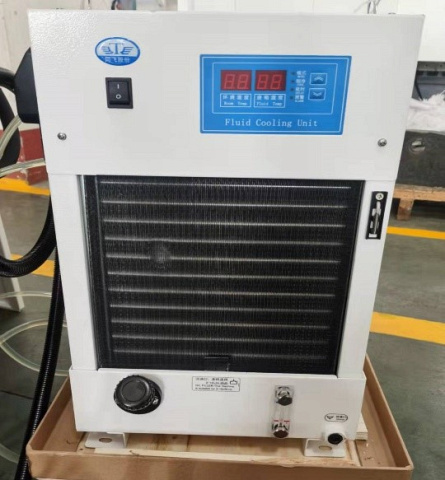

	Масляное охлаждение шпинделя Шпиндель – один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на станках серии IMV установлено масляное охлаждение шпинделя.Основные преимущества:качественное охлаждение при максимальных высоких оборотах;стабильное и равномерное охлаждение на протяжении всего периода работы;предотвращение тепловых деформаций при тяжёлых нагрузках на шпиндель;крайне низкий уровень шумности и отсутствие вибрации.
