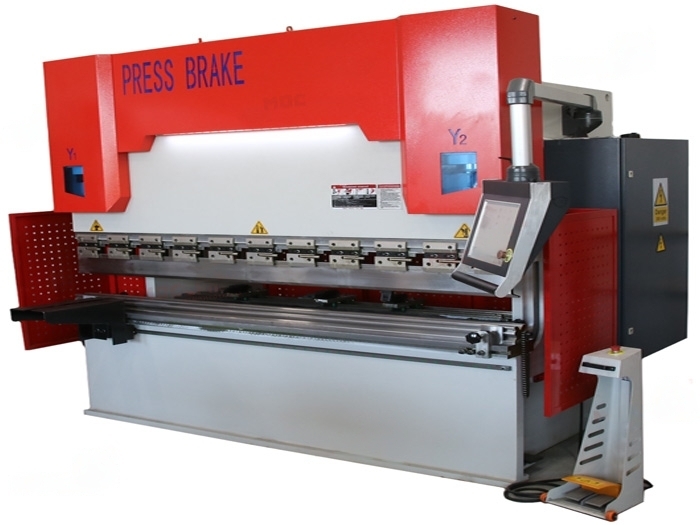

Вертикальный гибочный пресс FABTEC WE67K-125T/3200 DA-E80T

Комплект поставки:

Наименование	Значение
Контроллер	DA-E80T (сенсорный TFT экран 17") управление по осям 4,Y1+Y2+X+R
Приводы по осям	Комплектные сервоприводы (КСП) производства Estun
Клапаны	Bosch-Rexroth
Гидравлическая система	Hoerbirger
Электроавтоматика	Siemens и Schneider
Электронно-оптические линейки положения ползуна	GIVI (Италия) с точностью 0,0,1 мм (Ось Y1+Y2)
Масляный насос	Шестеренный
Инструмент	Матрица 4-сторонняя/пуансон AMADA Promecam
Система крепления	Быстросъемная
Оснащение заднего упора (пальцы)	2 штуки
Оснащение передними опорами на линейных направляющих	2 штуки
Уплотнения г/ц	NOK Japan
Задний упор с автоматическим перемещением	Ось Х (600 мм, скорость 500мм/с) и R (200мм, скорость 60 мм/с)
Защитное ограждение	Боковые + заднее
Пульт управления	На поворотном кронштейне
Педаль управления	Выносная,с кнопкой аварийного остановки
Моторизированная система компенсации прогиба

Чертеж инструмента:

Сегментация верхнего пуансона:

800 мм + 800 мм + 765 мм + 835 мм сегментов. (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 3200 мм)

Контроллер DA-E80T

Этот продукт использует двойную электрогидравлическую пропорциональную сервосистему и технологию управления сервоприводом (стандартная конфигурация - два сервопривода, которые могут быть увеличены в соответствии с потребностями пользователя).

1. Он использует высокопроизводительный промышленный компьютер и сенсорный экран высокой четкости для отображения интерфейса человек-машина. Интеллектуальные подсказки, обучение и использование в настоящее время, значительно снижающие сложность обучения операторов станков, с использованием графических методов и методов программирования таблиц данных, автоматического расчета. ЖК-экран высокой четкости с диагональю 1,17 ", сенсорным TFT, долгим сроком службы и низким энергопотреблением;
2. Очень легкий диалог – человек-машина, интеллектуальные подсказки для пользователя.
3. Программирование и управление графическим дисплеем -это просто ввод информации о заготовке и этапах обработки. Система автоматически рассчитывает задний датчик по оси Х и значение позиционирования оси R (автоматический вычет удлинения и т. Д.);
4. Самодиагностика переключателя, автоматическая диагностика состояния внешнего переключателя, сигнализация ошибки, подсказки.
5. Электрогидравлическое соотношение и управление серводвигателем, стабильная скорость движения, быстрая скорость реакции, высокая точность, значительно повышающая эффективность обработки;
6. Ось X, ось Y, связь оси R;
7. Односторонняя и двухсторонняя функция позиционирования.
8. Программирование двойной компенсации двойного угла Y1, Y2 удобно для обработки специальных заготовок для удовлетворения потребностей различных отраслей промышленности.
9. Функция высокоскоростного изгиба: при обработке многоступенчатых заготовок нет необходимости возвращаться в верхнюю мертвую точку во время процесса, поднимать верхнюю траверсу, выполнять следующий изгиб и возвращаться в верхнюю мертвую точку после завершения обработки заготовки, что значительно повышает эффективность производства.
10. Функция отключения памяти положения для защиты параметров, положений и программ на месте.
11. Функция многоступенчатого программирования, может реализовывать многоступенчатую автоматическую работу, полную многоступенчатую обработку деталей за один раз, повысить эффективность производства.
12. Функция хранения информации для нескольких станков,  может обмениваться данными обработки через USB диск на несколько станков.
13. Функция компенсации угла (когда фактический угол не соответствует установленному углу, просто введите фактический угол для автоматической компенсации).
14. Может установить функцию автоматического возврата контрольной точки при запуске.
15. Удаленное обновление и помощь - система ЧПУ может быть обновлена удаленно, чтобы облегчить обновление системы и техническое обслуживание.

Профили, получаемые при использовании гибочного пресса:

Стандартный инструмент:

		Контроллер DA-E80T (сенсорный TFT экран 17 ") управление по осям 4, Y1+Y2+X+R
		T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.
		Электрошкаф Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider
		Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.
		Гидравлическая система бомбирования
		Задний упор с автоматическим перемещением. Ось Х (600 мм, скорость 500 мм/с) и R (200 мм, скорость 60 мм/с)
		Система крепления верхнего инструмента  (быстросъемная)
		Оптические линейки GIVI (Италия) Точность 0,01 мм
		Гидравлические клапана Hoerbirger (Германия)
		Гидравлическая система Bosch Rexroth (Германия)
		Масляный насос Sunny (Америка)
		Уплотнители Valka (Япония)
		Электрика Schneider (Германия)
		ШВП Hiwin (Тайвань)

Технические характеристики
