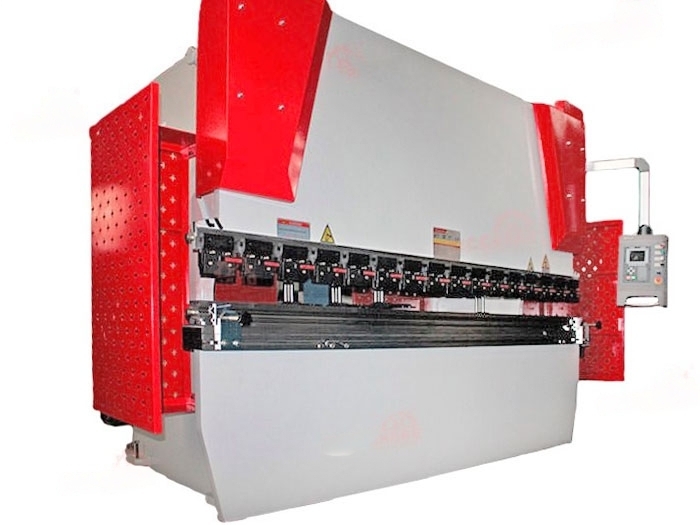

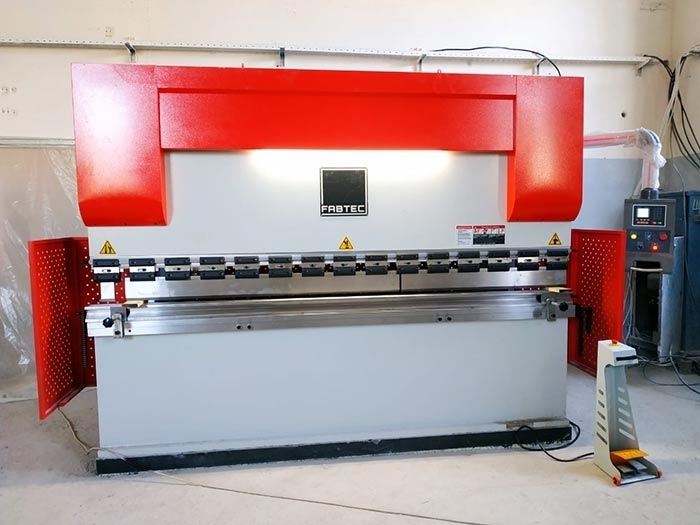

Вертикальный листогибочный пресс FABTEC WC67Y-100T/3200

Код товара: 101792

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: FABTEC

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC

Больше 500 единиц оборудования в наличии.
Склад в Московской области (Шереметьево)
Поможем с доставкой по РФ.
Отгрузка в день оплаты.

Описание
Отзывы
Доставка

Особенности

• Вертикальный листогибочный пресс FABTEC WC67Y-100T/3200 применяется для гибки металлических заготовок с усилием до 100 тонн;

• Синхронизированная работа 2-х силовых гидроцилиндров за счёт жёсткого соединения через трубчатый торсион. Благодаря этому обеспечивается точность работы станка;

• Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса;

• Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки.

Рекомендации

• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Профили, получаемые при использовании гибочного пресса:

Комплект поставки:

Наименование	Значение
Контроллер	E21(Estun)
Приводы по осям	Комплектные сервоприводы (КСП) производства Estun
Клапаны	Bosch-Rexroth
Электроавтоматика	Siemens и Schneider
Масляный насос	Шестеренный
Инструмент	Матрица 4-хсторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы)	2 штуки
Уплотнения г/ц	NOK Japan
Пульт управления	На поворотном кронштейне
Педаль управления	Выносная,с кнопкой аварийного остановки

Чертеж инструмента:

Сегментация верхнего пуансона:

800 мм + 800 мм + 765 мм + 835 мм сегментов. (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 3200 мм)

		Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе, на котором отображаются заданные и текущие положения рабочих органов по осям). С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийной остановки.
		Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.
		Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.
		Концевой выключатель безопасности Отключает питание станка в случае открытия задней стенки.
		Синхронизация работы цилиндров через торсионный вал.
		T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.
		Электрошкаф Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.
		Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.
		Гидравлическая система Bosch-Rexroth

Технические характеристики

Характеристика	Значение
Производитель	FABTEC
Код номенклатуры	45029
Страна-производитель	КНР
Рабочая длина, мм	3200
Усилие, т	100
Расстояние между колоннами, мм	2550
Глубина подачи (зёв), мм	320
Оси	Y, X, (R опция)
Ход, мм	120
Просвет, мм	390
Рабочая скорость по оси Y, мм/с	70
Рабочая скорость возврата инструмента ось Y, мм/с	50
Рабочая скорость гиба ось Y, мм/с	7 мм/c
Высота стола, мм	875
Объем масляного бака, л	320
Настройка заднего упора, мм	800
Рабочая скорость по оси X, мм/с	200
Мощность двигателя, кВт	7.5
Длина, мм	3800
Ширина, мм	1800
Высота, мм	2310
Вес FABTEC WC67Y-100T/3200, кг	7000
Точность позиционирования, мм	0.03
