Вертикальный обрабатывающий центр ФС130МФ3/4/5
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Россия
Вертикальный обрабатывающий центр ФС130МФ3/4/5 среднего размера с конусом шпинделя BT40 ориентирован на обработку деталей сложной криволинейной формы (диск, плита, рычаг, корпусная деталь, пресс-форма, штамп и др.) из чугуна, сталей, цветных металлов и пластмасс. Установка поворотного или наклонно-поворотного стола значительно расширяет диапазон технологических возможностей станка, делая возможным обработку сложных фасонных поверхностей и деталей под различными углами с разных сторон относительно инструмента. Высокоскоростной шпиндель, автоматическая система смены инструмента с вместительным магазином инструментов, передовая система ЧПУ обеспечивают высокопродуктивную черновую, получистовую и чистовую обработку деталей высокого качества.
Ниже представлены примеры изготавливаемых на станке изделий.
 | Блок Машиностроение |

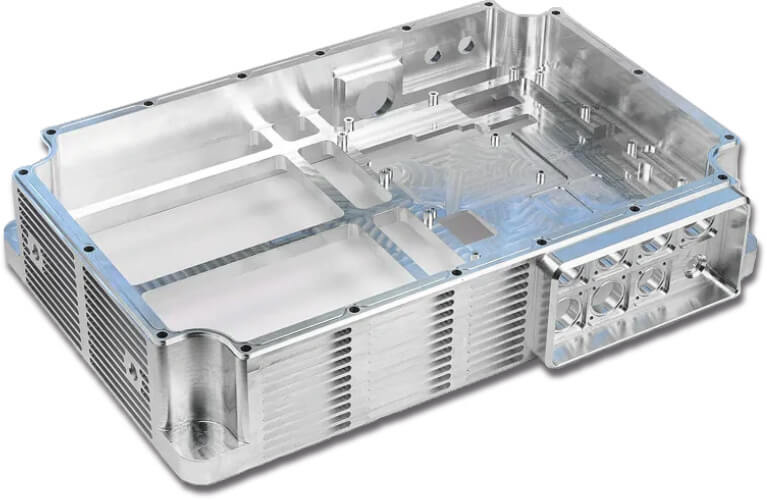

 | Корпус Приборостроение |

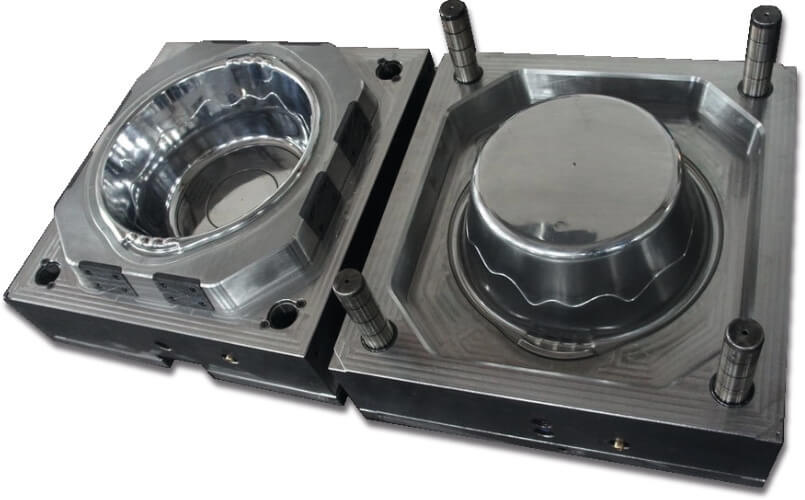

 | Пресс-форма Литейное производство |
 | Крепежные изделия Машиностроение |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка
| Характеристика | Значение |
|---|---|
| Рабочий стол, мм | 1400х700 |
| Промежуток (мм) х Ширина (мм) х Количество Т-образных пазов (шт.) | 100х18х7 |
| Максимальная нагрузка на стол, кг | 1000 |
| Расстояние от оси шпинделя до направляющих колонны, мм | 785 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 120—820 |
| Подготовка в э/шкафу под 4ю ось | Да |
| Поворотный стол | Опция |
| Диаметр поворотного стола, мм | 200 |
| Класс точности станка | H |
| Рабочий стол (ось С) | |
| Оси | |
| X/Y/Z, Перемещение, мм | 1300/700/700 |
| X/Y/Z, Тип направляющих | Качения |
| X/Y/Z, Скорость быстрых перемещений, м/мин. | 36/36/24 |
| Скорость рабочей подачи, мм/мин. | 1—15000 |
| Точность позиционирования, мкм | ±4 |
| Повторяемость позиционирования, мкм | ±2.5 |
| Наклонный шпиндель (Ось А) | |
| Шпиндельная бабка | |
| Мощность электродвигателя шпинделя, кВт | 15/11 |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 95/70 |
| Частота вращения шпинделя, об/мин. | до 12000 |
| Хвостовик инструмента | BT40х45 град. |
| Конус шпинделя | ISO40 |
| Тип магазина | Манипулятор |
| Емкость магазина инструмента, шт. | 24 |
| Максимальный диаметр/длина сменного инструмента, мм | 150(80)/300 |
| Максимальная масса товара инструмента, кг | 8 |
| Время смены инструмента на 1 позицию/полная, сек | 0.65/1.3 |
| Тип разгрузки шпиндельной бабки | Гидроцилиндр |
| Охлаждение шпинделя | Масляный чиллер |
| Расточная планшайба | |
| Прочее | |
| Система ЧПУ | СМК |
| Система измерения инструмента | Опция |
| Система измерения детали | Опция |
| Тип стружкосборника | Ленточный |
| Требуемое давление воздуха, МПа | 0.6 |
| Емкость бака СОЖ, л | 315 |
| Номинальный потребляемый ток, А | 64 |
| Габаритные размеры (ДхШхВ), мм | 3495х2530х2950 |
| Масса нетто, кг | 10000 |
| Масса брутто, кг | 10300 |
| Состояние для транспортировки | В разобранном виде |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Комплект поставки станка
- Система ЧПУ СМК
- Конус шпинделя 7/24 BT40, 12 000 об/мин
- Масляный холодильник шпинделя
- Устройство автоматической смены инструмента с манипулятором на 24 позиции
- Устройство зажима/разжима инструмента
- Система обдува конуса шпинделя при смене инструмента
- Кабинетная защита зоны резания с блокировкой и контролем закрытия
- Рабочее освещение и лампа индикации состояния станка
- Пластинчатый транспортер и тележка под стружку
- Пистолет для обдува воздухом готовых деталей
- Пистолет СОЖ
- Система подачи СОЖ в зону резания
- Система подачи сжатого воздуха в зону резания
- Подготовка под подачу СОЖ высокого давления (до 30 Бар)
- Сепаратор СОЖ
- Электрошкаф с теплообменником
- Линейные направляющие
- ШВП по трем осям
- Телескопическая защита направляющих
- Инструмент для обслуживания станка в ящике
- Руководство оператора и документация по обслуживанию станка
- Разгрузка шпиндельной бабки системой азотного гидроцилиндра
Дополнительные опции

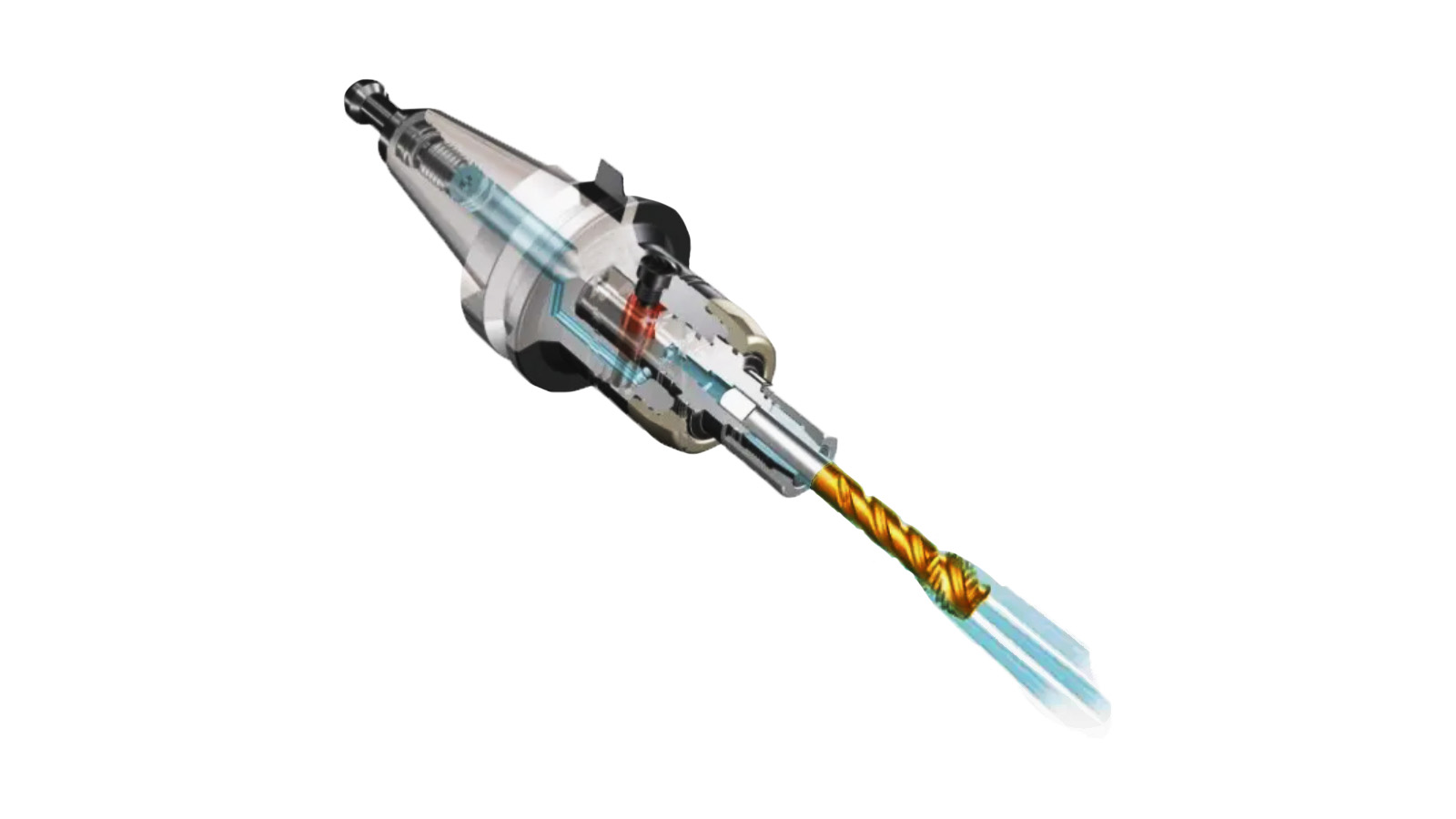

 | Подача СОЖ через шпиндель до 30 бар Производительное сверление глубоких отверстий (более 5-ти диаметров) |

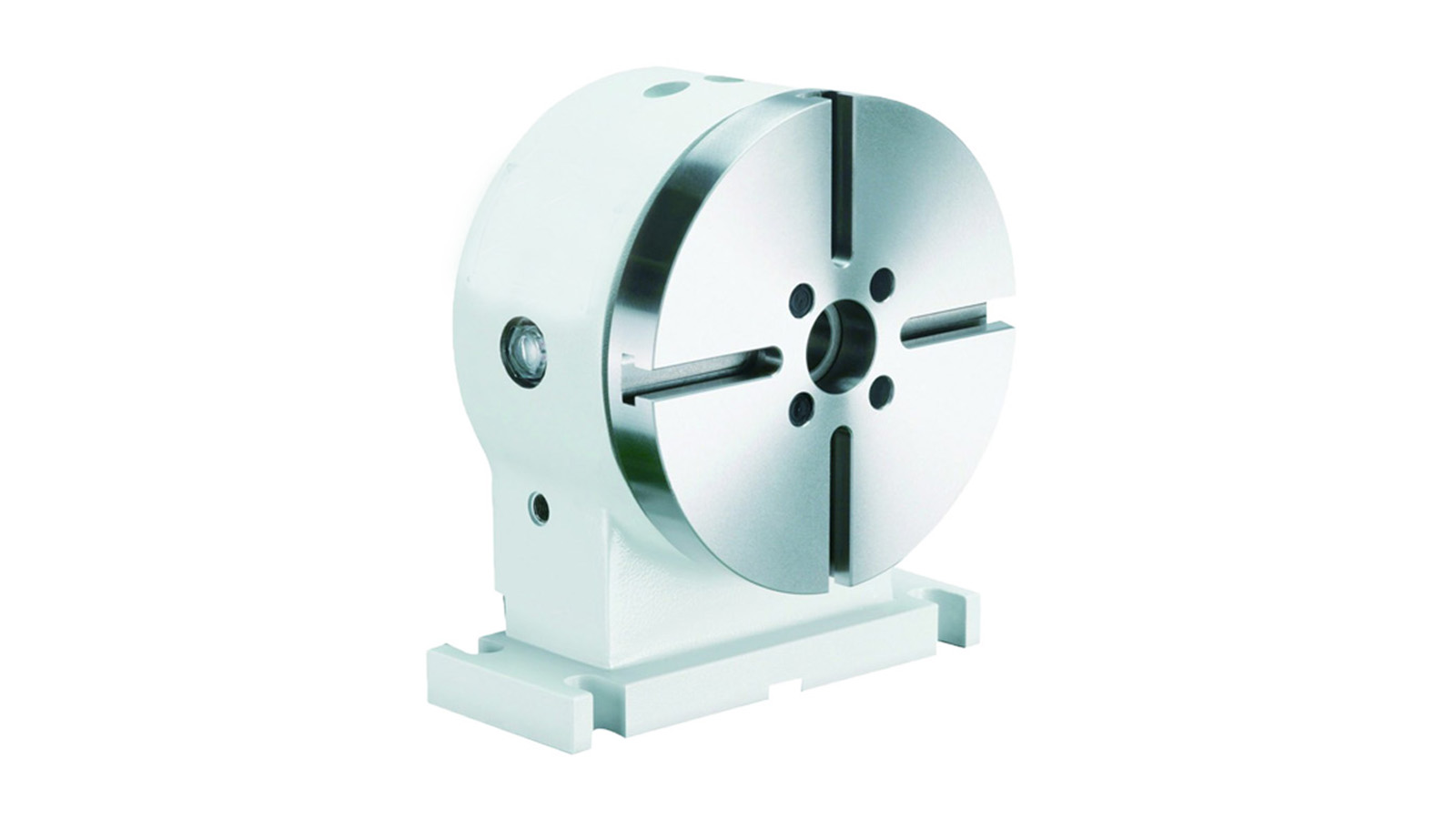

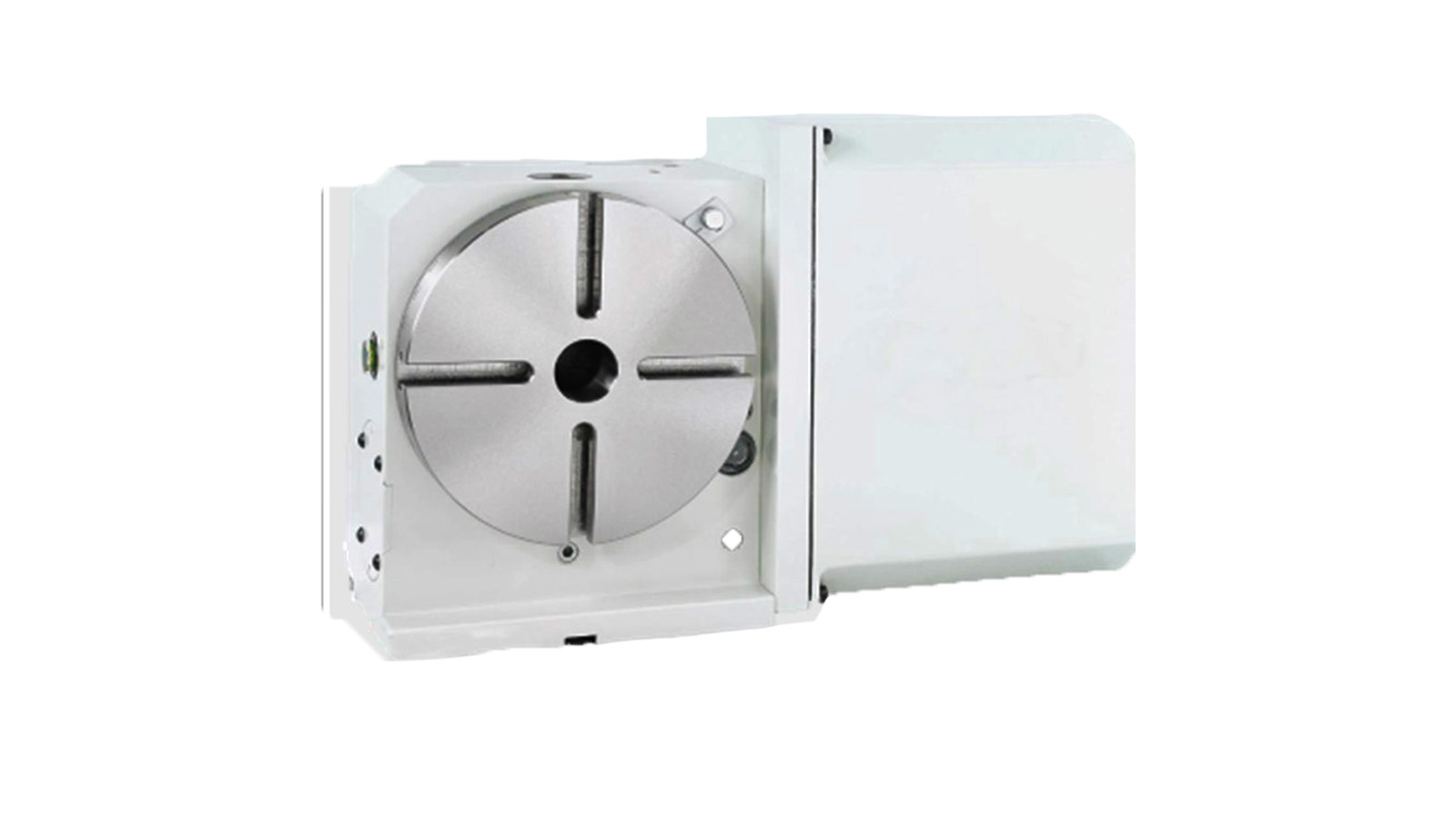

 | Поворотный стол (4-я ось) Добавляет ось «А», обработка сразу по 4-м координатам |
 | Наклонно-поворотный стол Обработка 4+1, максимальное приближение к 5-ти осевой обработке |
 | Задняя бабка дискового типа Оснащена гидравлическим тормозом, повторяет движение 4-ой оси |

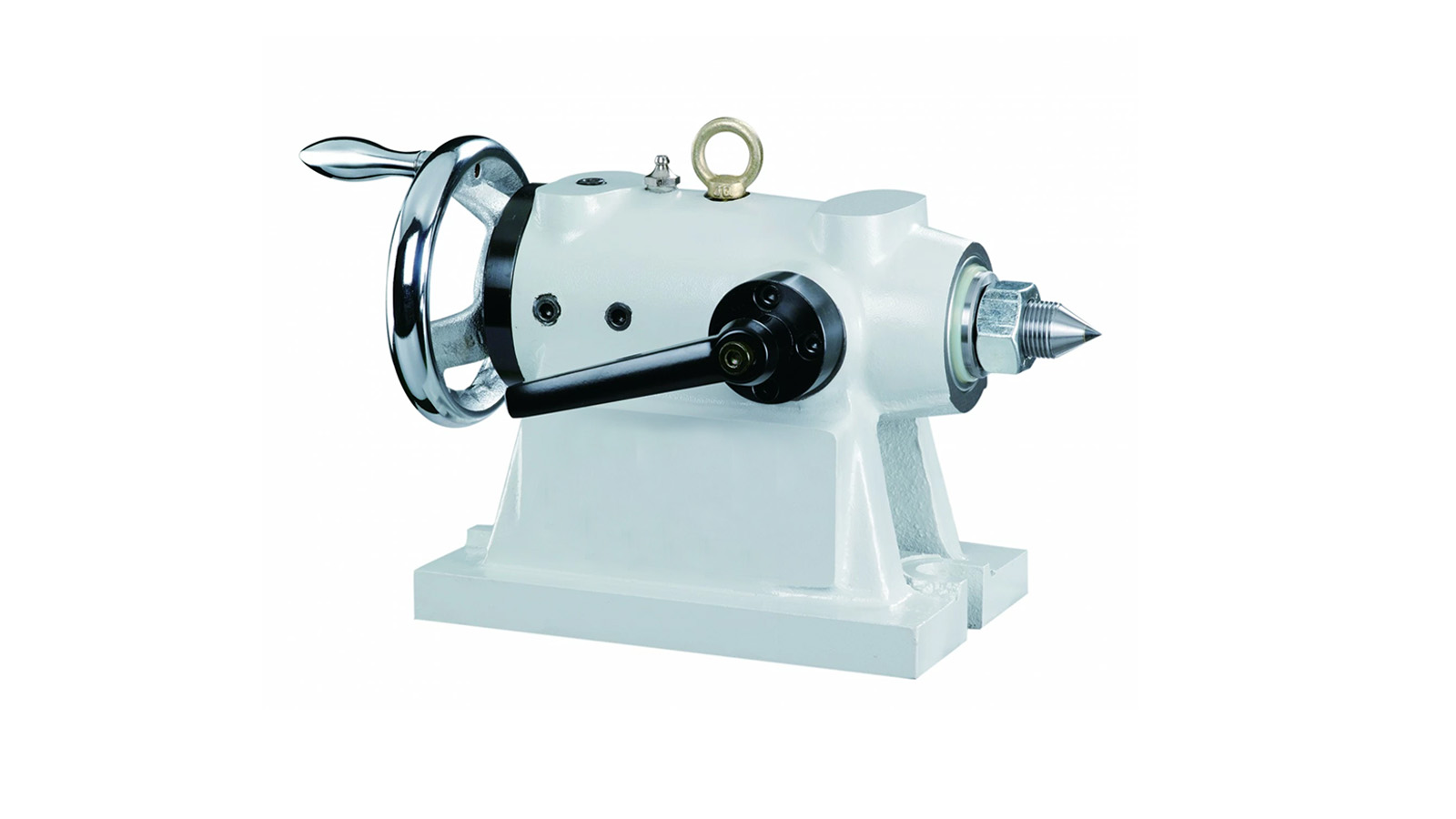

 | Механическая задняя бабка Фиксация заготовки в центрах |

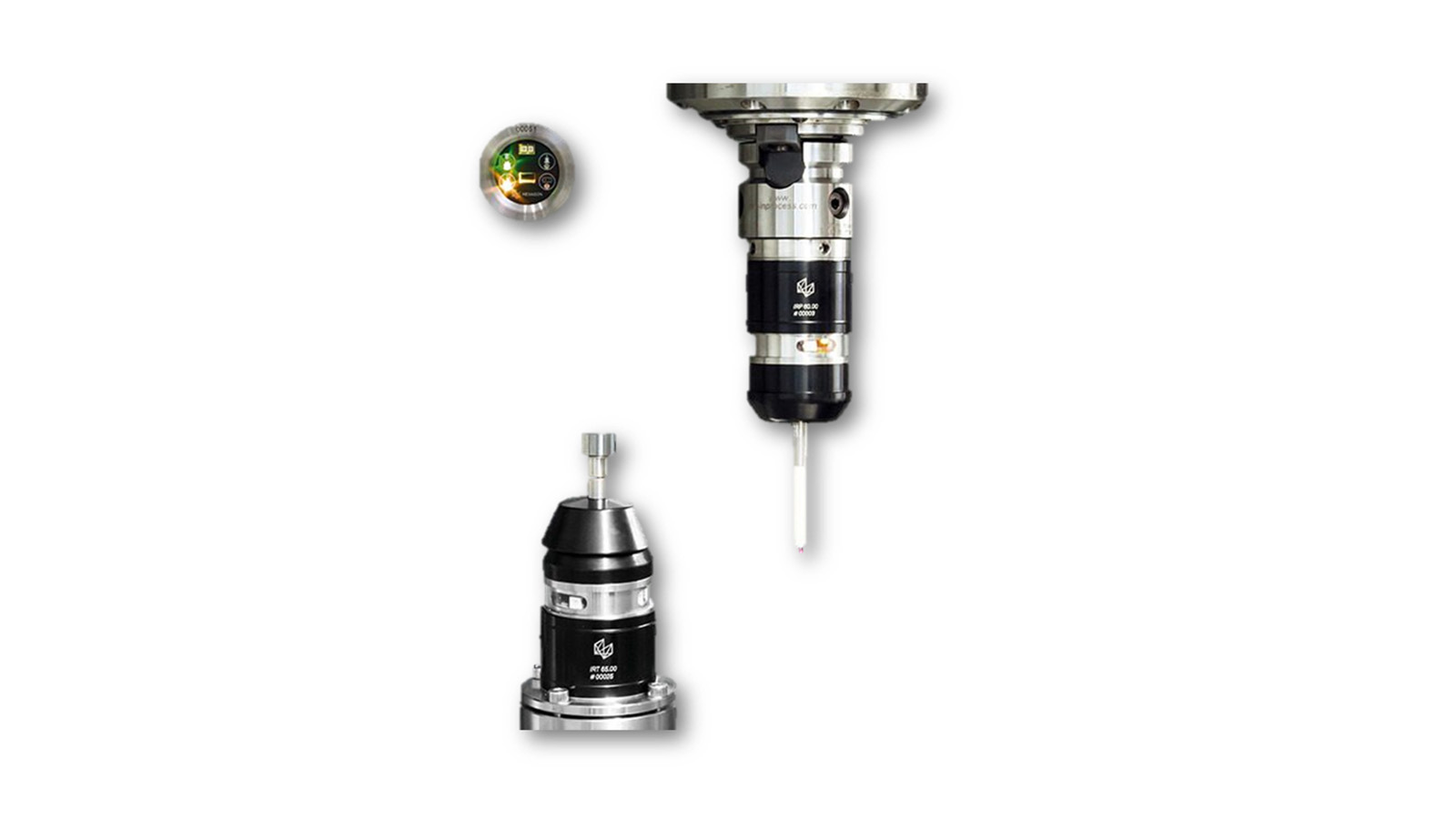

 | Система измерения инструмент/деталь Контроль и измерение детали, и режущего инструмента |

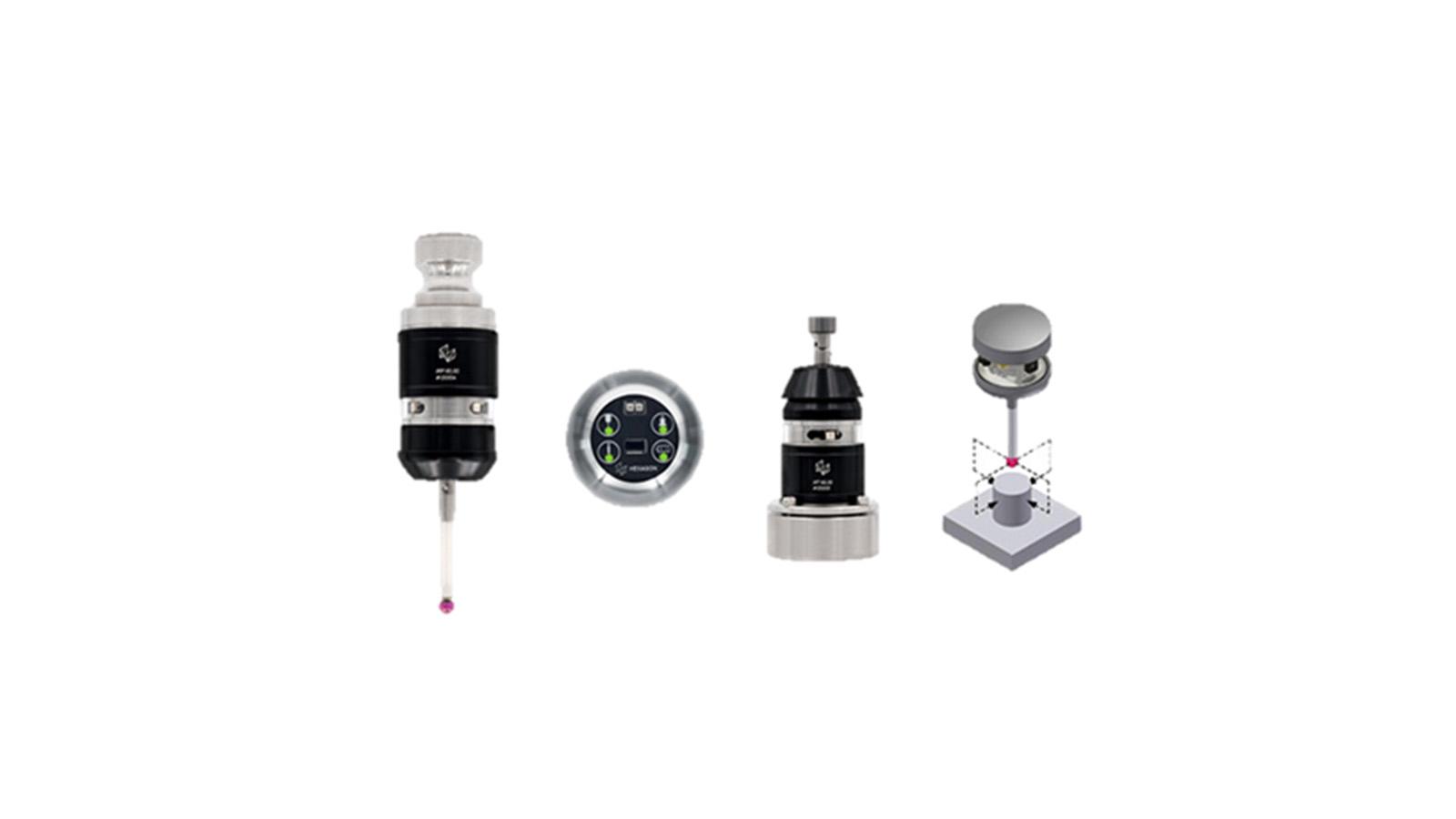

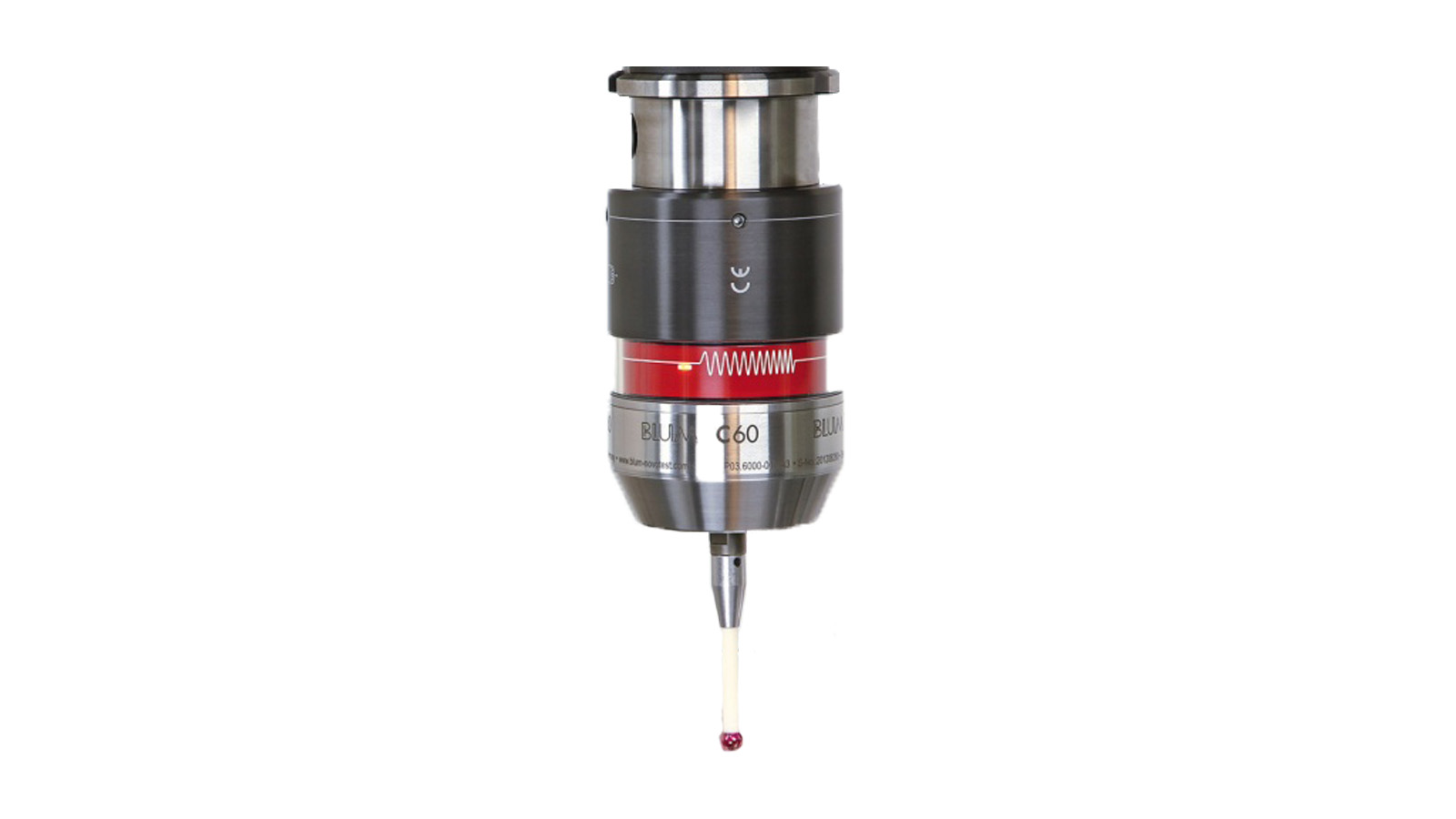

 | Система измерения детали BLUM TC50/TC60 TC50 — инфракрасная передача сигнала ТС60 — радио |

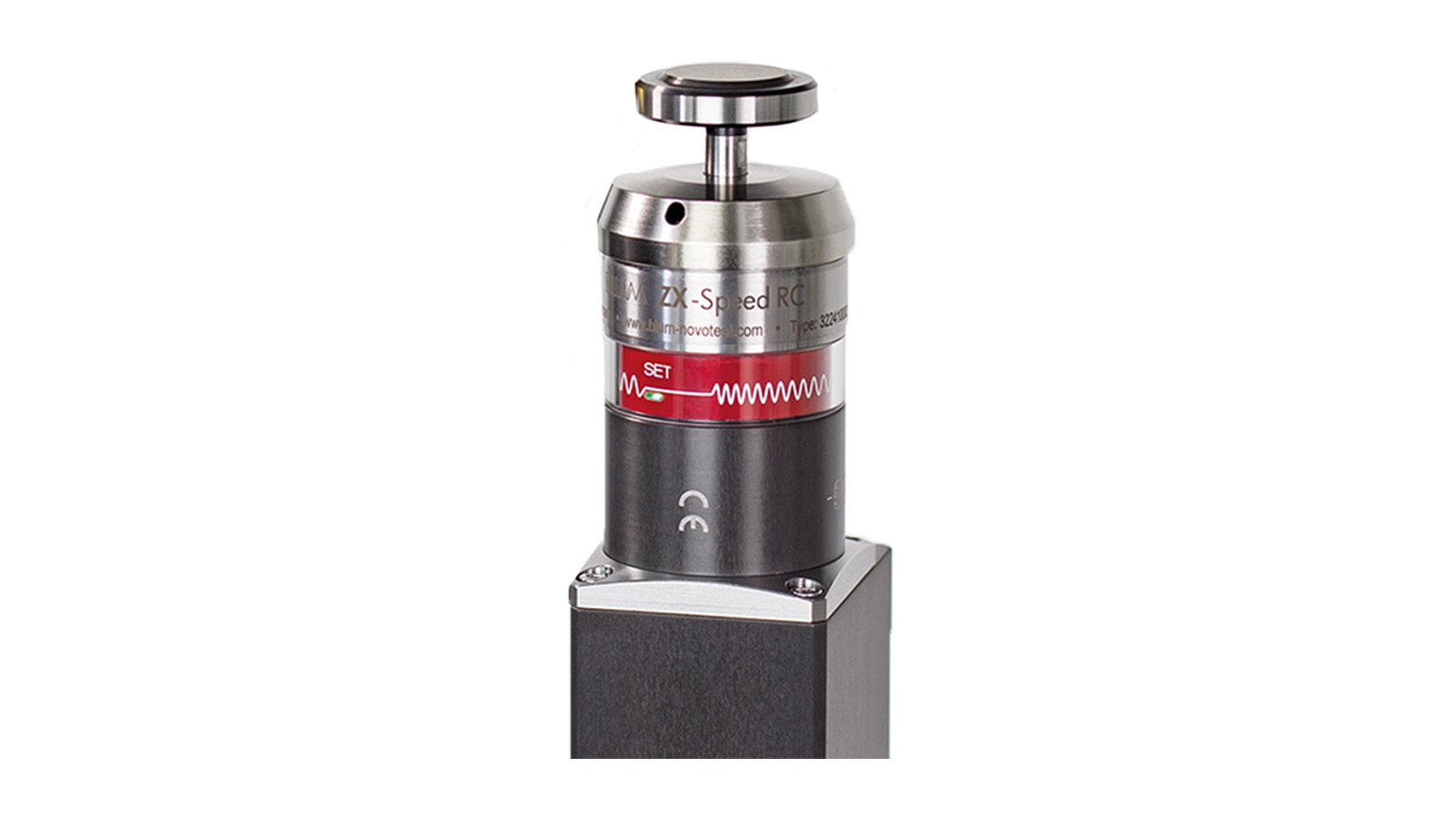

 | Система измерения инструмента BLUM Z-Nano/ZX-Speed/ZX-Speed IR Z-Nano — для контроля поломки и измерения длины ZX-Speed — для контроля поломки и измерения по длине и радиусу ZX-Speed IR — как и ZX-Speed но передача сигнала инфракрасная |

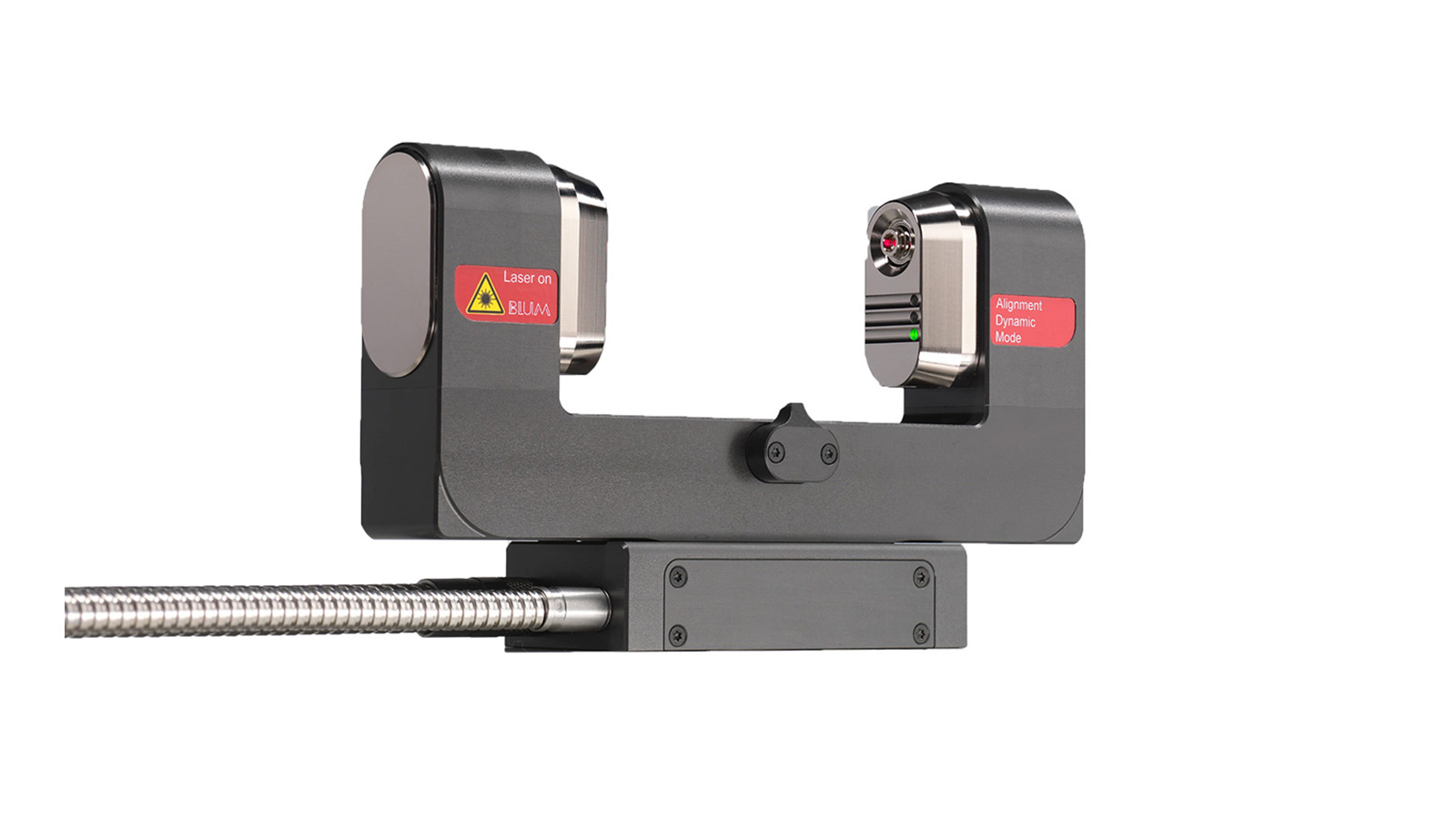

 | BLUM LC50 Лазерная система измерения инструмента |
 | Система измерения Hexagon Комплект измерительной системы инструмента и детали |

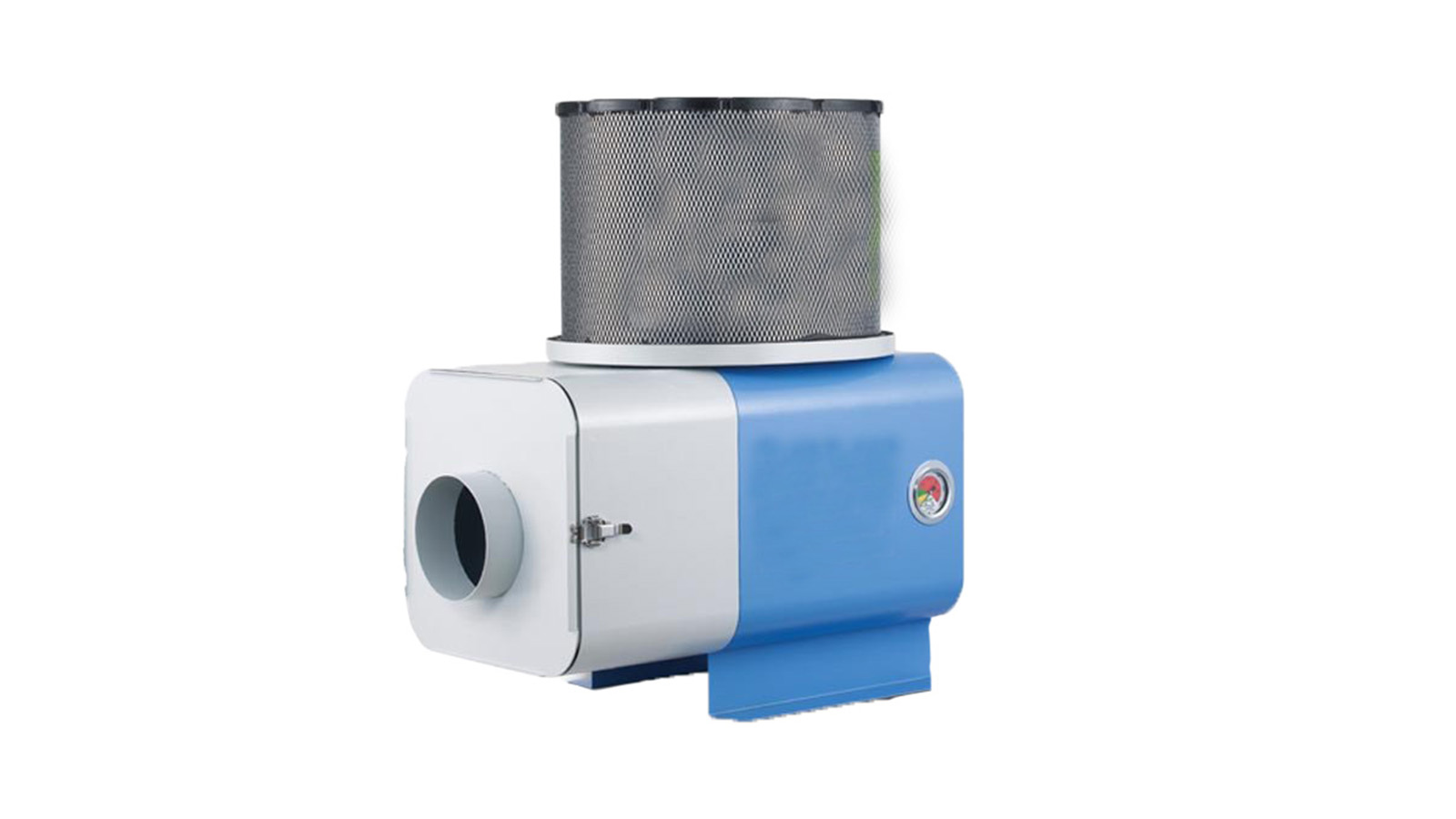

 | Система аспирации масляного тумана Очистка воздуха от масляного тумана, паров СОЖ и дымов, образующихся при работе станков |

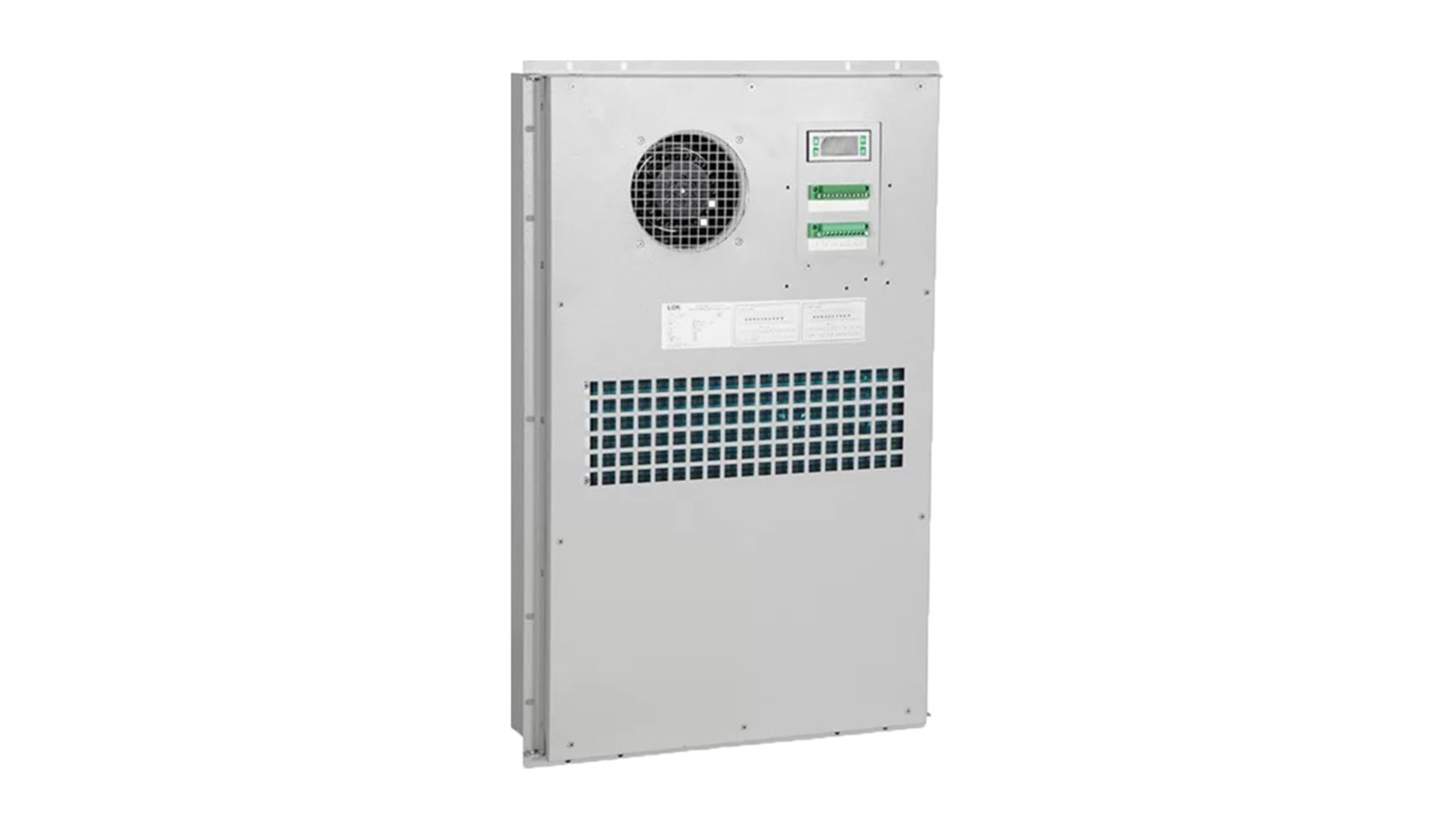

 | Кондиционер электрошкафа Предназначен для эффективного отвода избыточного тепла из электрических шкафов ЧПУ станков, с целью обеспечения оптимальной температуры |

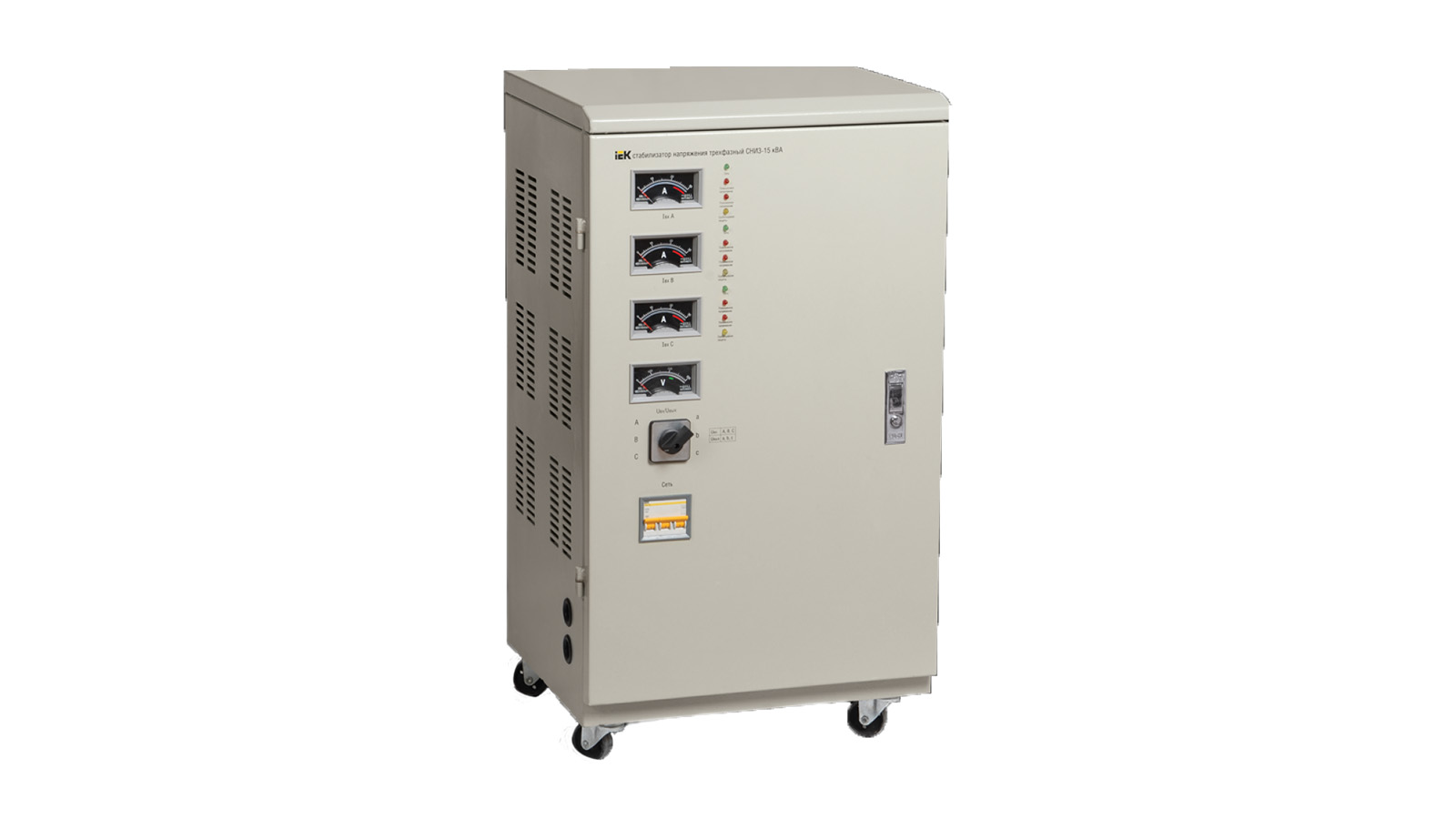

 | Трехфазный стабилизатор напряжения Защита электрооборудование станка от поломок, позволяет не прерывать производственный процесс |

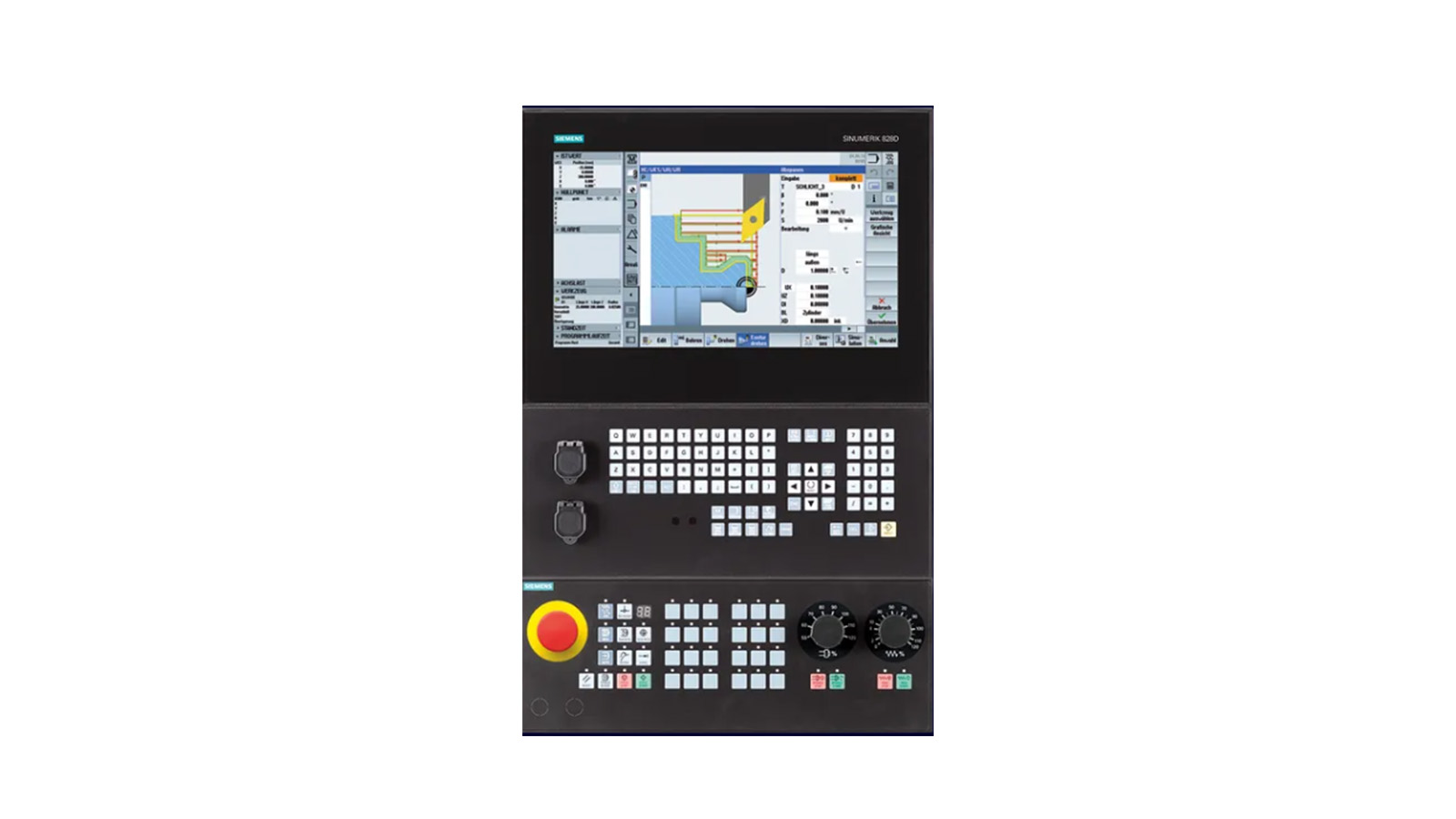

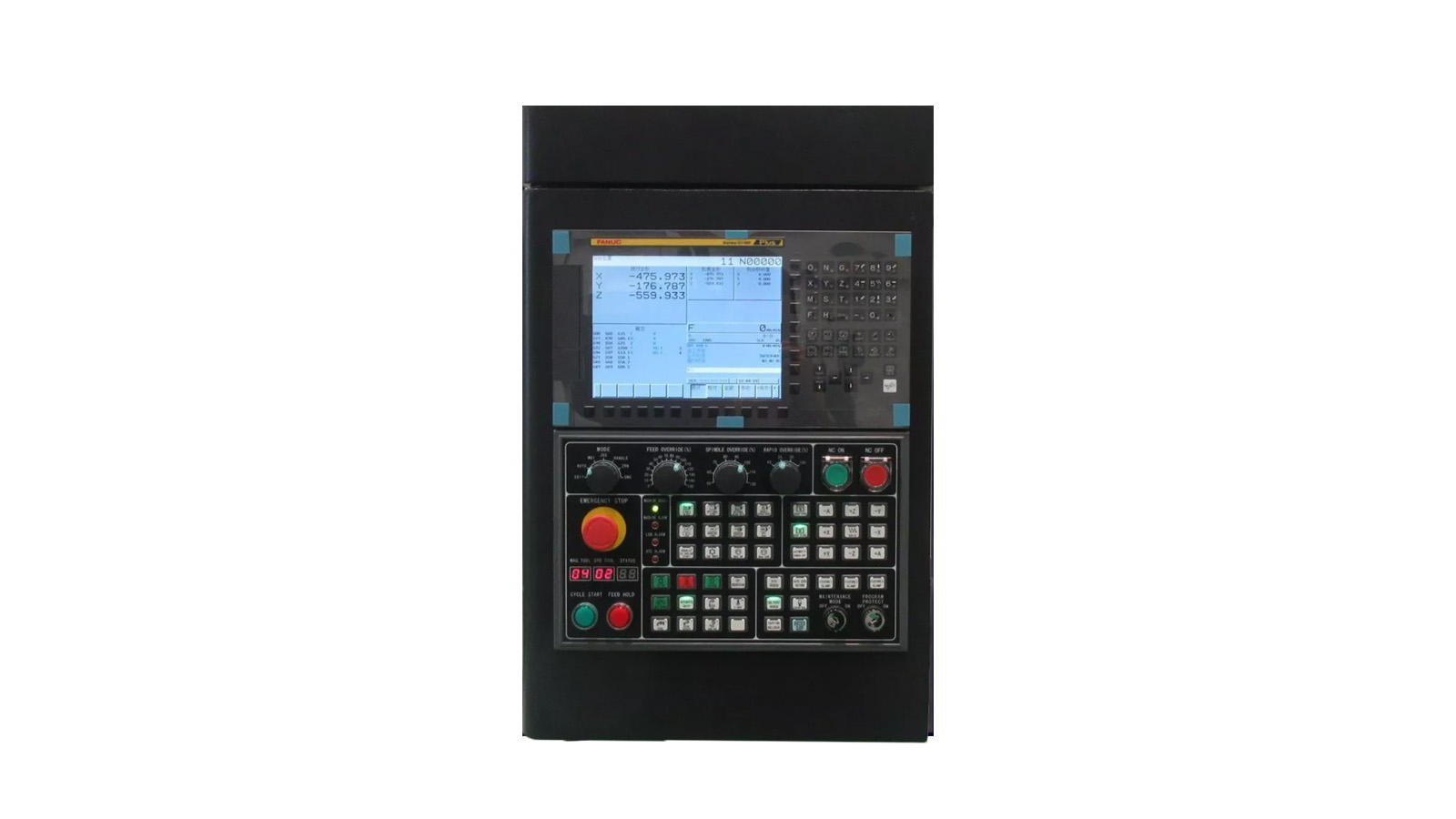

 | Siemens 828 Возможность замены системы ЧПУ. Уточняйте информацию в отделе продаж. |
 | Fanuc 0i Возможность замены системы ЧПУ. Уточняйте информацию в отделе продаж |

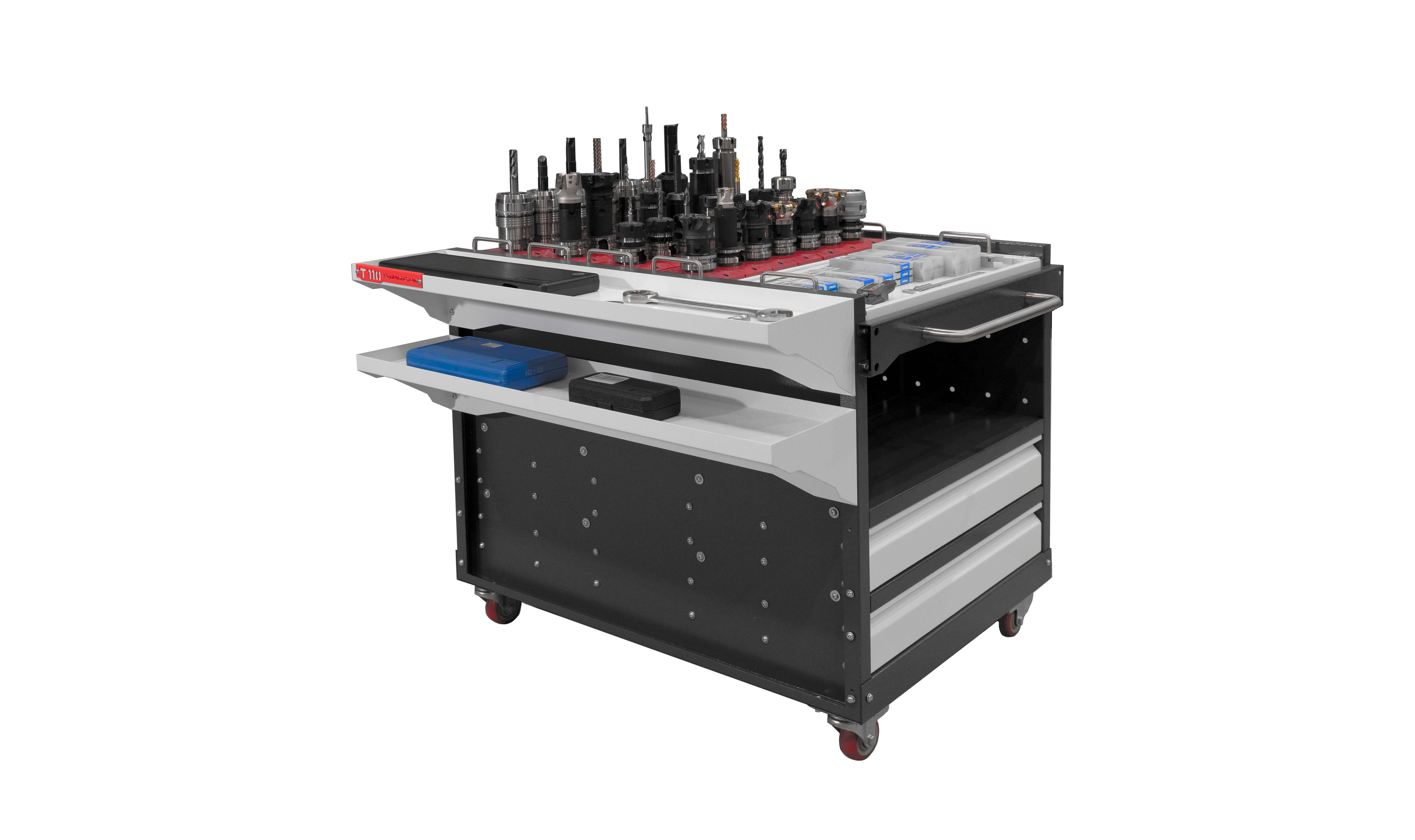

 | Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента |
