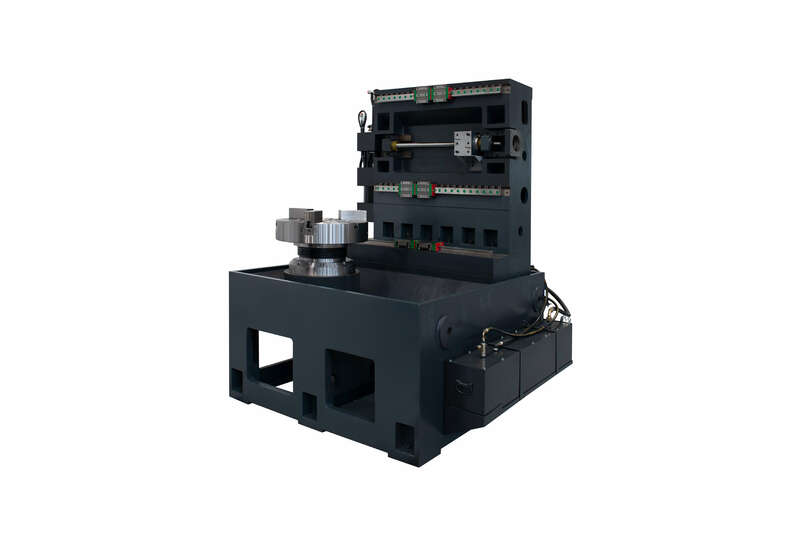

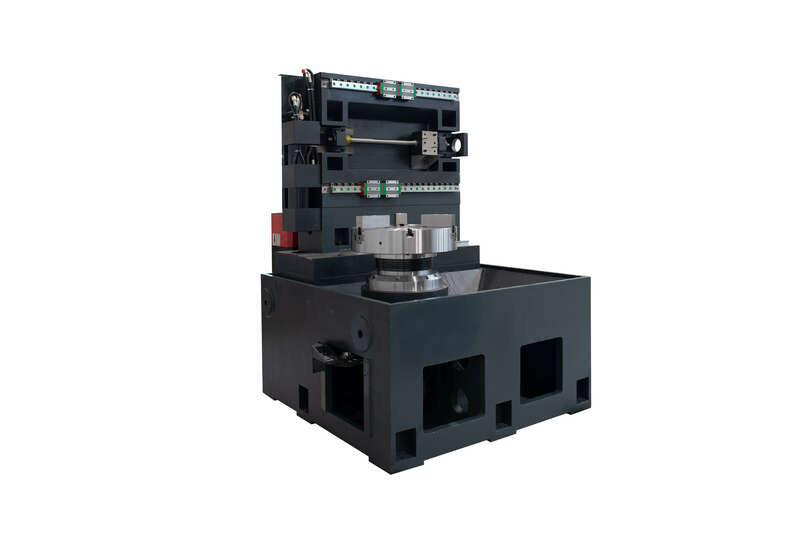

Вертикальный токарный станок ТС1506Ф3

Код товара: 104584

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: Россия

Описание
Отзывы
Доставка

ТС1506Ф3 — вертикальный токарный станок, предназначенный для обработки деталей сложных форм среднего и крупного размера как в диаметре, так и по высоте. На нем можно обтачивать и растачивать поверхности с криволинейными и прямолинейными образующими, сверлить, зенкеровать, развертывать центральные отверстия, прорезать кольцевые канавки, нарезать различные резьбы резцами. Такие станки применяются в нефтегазовой промышленности, автомобильной, авиационной, инструментальной и других областях машиностроения.

Ниже представлены примеры изготавливаемых на станке изделий.

	Подшипник Автомобилестроение
	Фланец Нефтегазовая промышленность

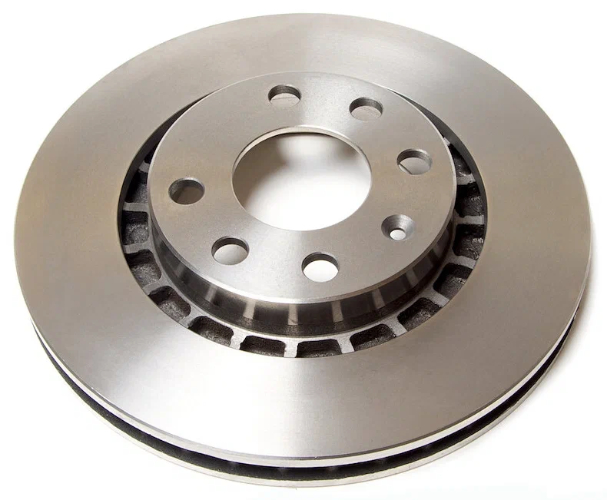

	Тормозной диск Автомобилестроение

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка

Характеристика	Значение
Максимальный диаметр заготовки над станиной, мм	600
Максимальная высота обработки, мм	650
Оси
X/Z, Перемещение, мм	360/650
X/Z, Тип направляющих	Качения
Точность позиционирования, мкм	±5
Повторяемость позиционирования, мкм	±4
Шпиндельная бабка
Диаметр 3-х кулачкового патрона, мм	305
Частота вращения планшайбы, об/мин.	20—2000
Тип электродвигателя шпинделя	Асинхронный
Револьверная головка
Число инструментов, шт	8 (32х32)
Тип хвостовика	32х32
Задняя бабка
Прочее
Номинальный потребляемый ток, А	75
Система ЧПУ	СМК
Тип стружкосборника	Ленточный
Масса товара нетто, кг	10000
Масса брутто, кг	10500
Состояние для транспортировки	Станок в собранном виде, приставное оборудование упаковано отдельно

Комплект поставки станка

Система ЧПУ Fanuc
Гидравлический трехкулачковый патрон 610мм
Гидростанция
Револьверная головка на 12 позиций
Телескопическая защита направляющих
Гидроразгрузка
Стружкосборник ленточного типа
Система подачи СОЖ на каждый инструмент
Автоматическая система смазки направляющих и ШВП
Электрошкаф с теплообменником
Кабинетная защита зоны резания с блокировкой и контролем закрытия
Рабочее освещение и лампа индикации состояния станка
Инструмент для обслуживания станка в ящике
Руководство оператора и документация по обслуживанию станка

Дополнительные опции

	Коробка передач с системой принудительной смазки

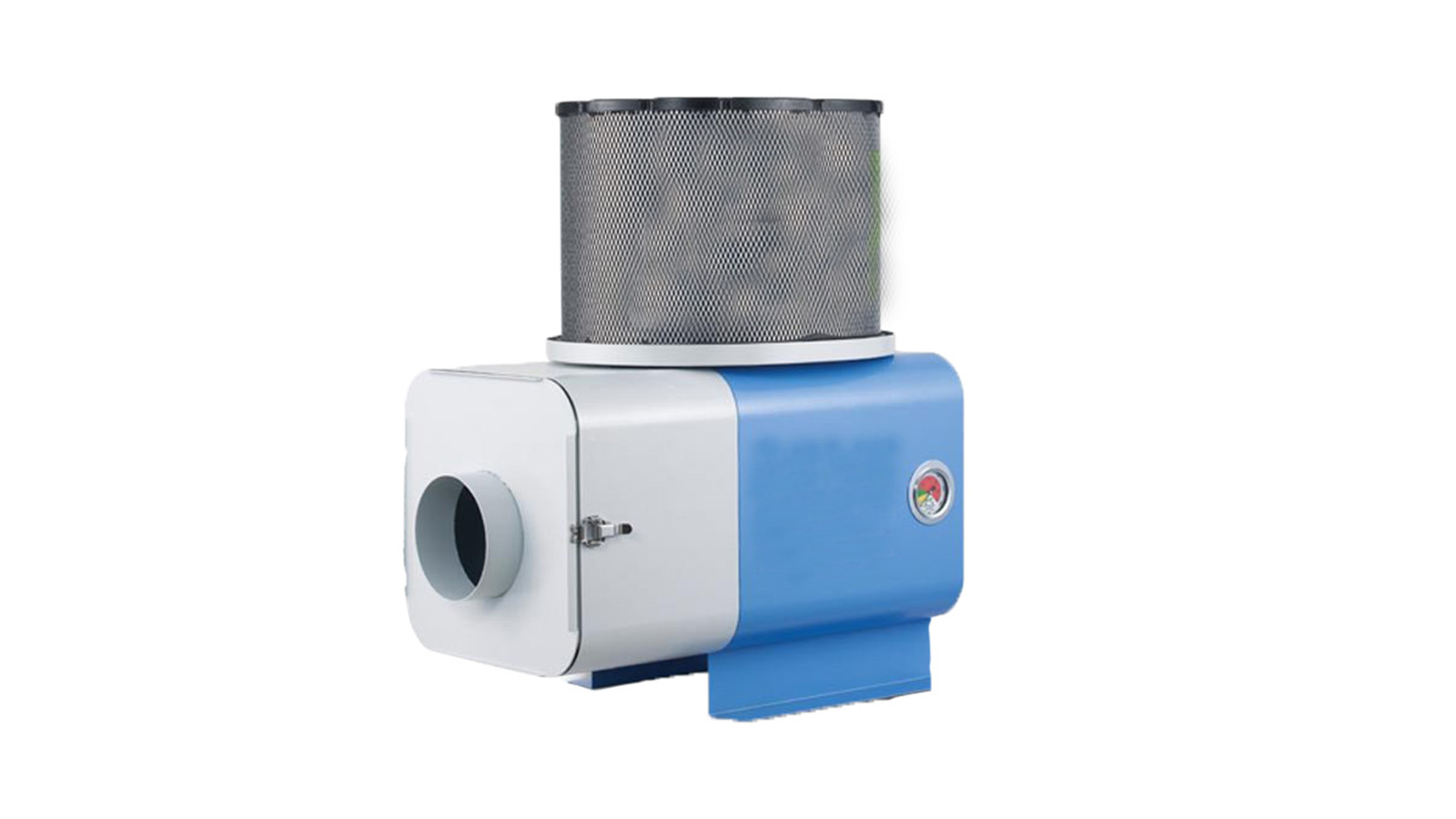

	Система аспирации масляного тумана Очистка воздуха от масляного тумана, паров СОЖ и дымов, образующихся при работе станков

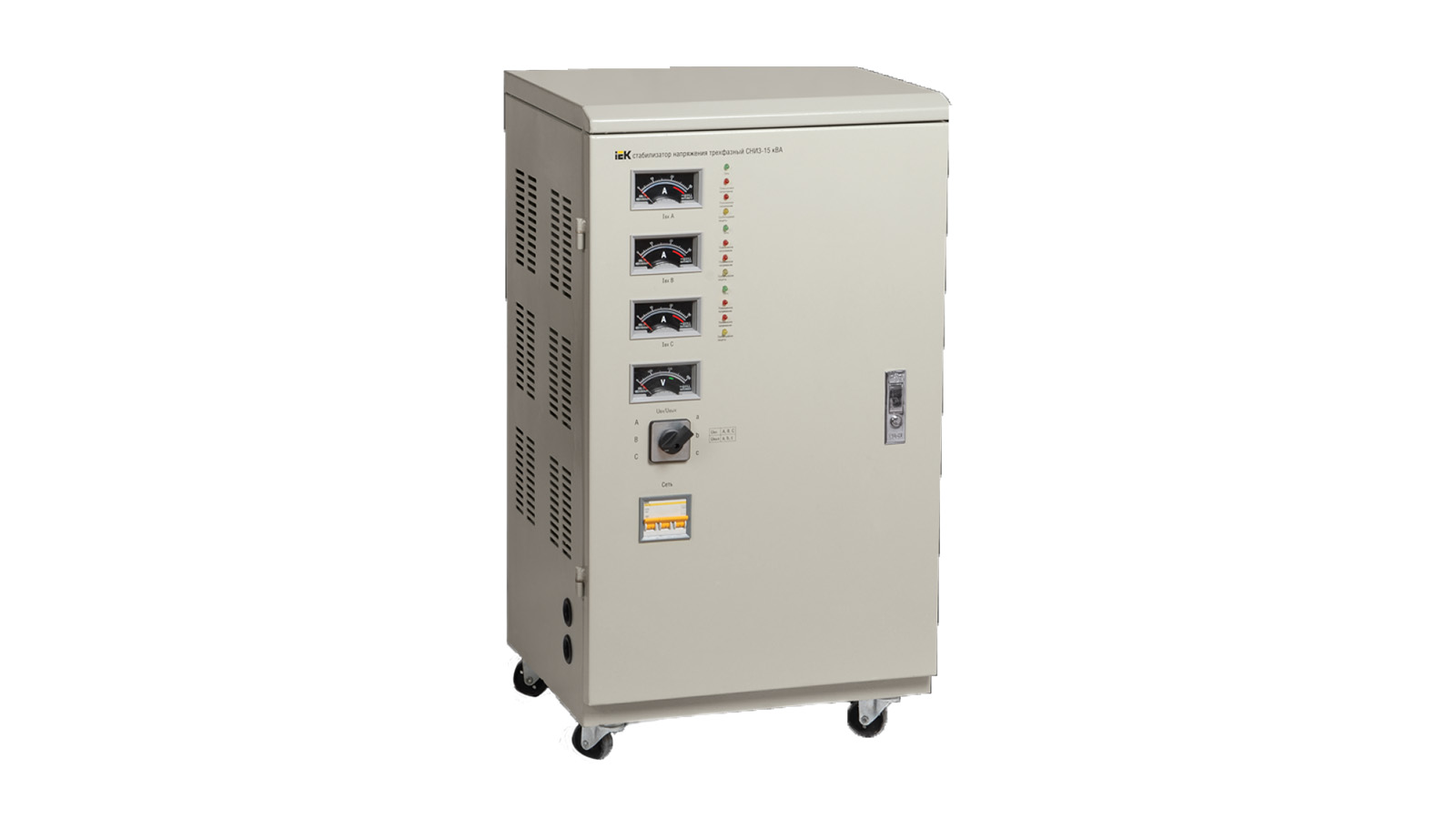

	Трехфазный стабилизатор напряжения Защита электрооборудование станка от поломок, позволяет не прерывать производственный процесс
	Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента
